2023246-2 | TE Connectivity

SATA socket, 22 pole, SMD, 2023246-2

Order No.: 37P2364
EAN: 4099889814279
MPN:
2023246-2

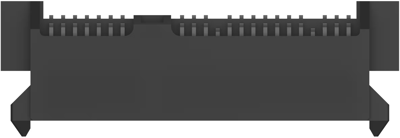

2023246-2 TE Connectivity USB Connectors, PC Connectors Image 1

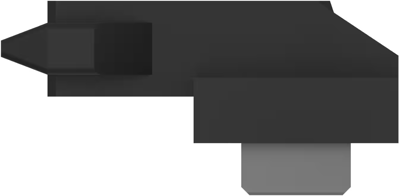

2023246-2 TE Connectivity USB Connectors, PC Connectors Image 2

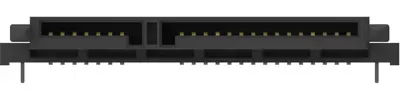

2023246-2 TE Connectivity USB Connectors, PC Connectors Image 3

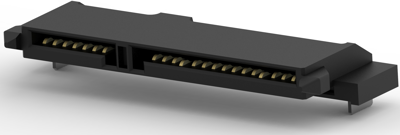

2023246-2 TE Connectivity USB Connectors, PC Connectors Image 4

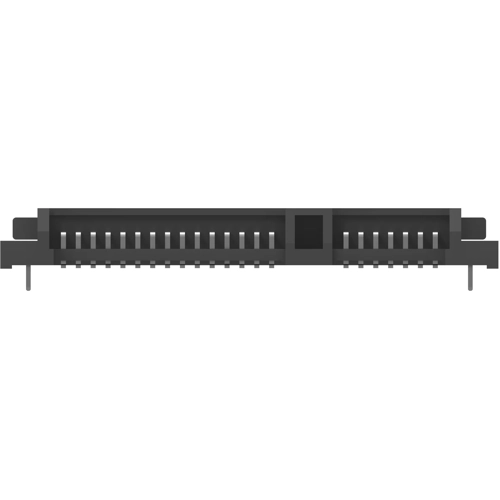

2023246-2 TE Connectivity USB Connectors, PC Connectors Image 5
Image may differ
Unit Price (€ / pc.)
5.2003 € *
Available in 5 Days: 1,530 pcs. - if ordered today
Total Price:
5.20 € *
Price list
Quantity
Price per unit*
1 pcs.
5.2003 €
10 pcs.
4.8195 €
25 pcs.
4.4982 €
50 pcs.
4.0936 €
*incl. VAT plus shipping costs
Subject to prior sale

SATA and Micro SATA, 2023246-2, TE Connectivity

Shell: Without, SATA Connector Type: SATA, Connector & Housing Type: Receptacle, Connector System: Cable-to-Board, Connector & Contact Terminates To: Printed Circuit Board, Stackable: No, Number of Positions: 22, PCB Mount Orientation: Right Angle, Number of Rows: 1, Number of Ports: 2, Connector Profile: Standard, Contact Base Material: Copper Alloy, Contact Configuration: 7P + 15P, Contact Current Rating (Max): 1.5 A, Termination Post & Tail Length: 1.3 mm, Termination Method to Printed Circuit Board: Surface Mount, PCB Mount Retention Type: Solder Peg, PCB Mount Location: Top, Connector Mounting Type: Board Mount, Housing Color: Black, Centerline (Pitch): 1.27 mm, PCB Thickness (Recommended): 1.2 mm, Height Above PC Board: 5.2 mm, High Temperature Housing: Yes, Operating Temperature Range: -40 – 85 °C, Circuit Application: Power & Signal, UL Flammability Rating: UL 94V-0, Packaging Method: Box & Tray,Tray

Technical specifications
Filter Property Value
Contact connection SMD
Version SATA socket
Assembly PCB mounting
Pin number 22 pole
Logistics
Property Value
Country of origin TW
Customs tariff number 85366910
Compliance
Property Value
Date of RoHS guidelines 3/31/15
SVHC free Yes
RoHS conform Yes
