9074.1101 | Marquardt

Toggle switch, metal, 1 pole, latching/groping, On-Off-(On), 0.4 VA/28 V AC/DC, gold-plated, 9074.1101

Order No.: 10G1438

EAN: 4099889179866

MPN:

9074.1101

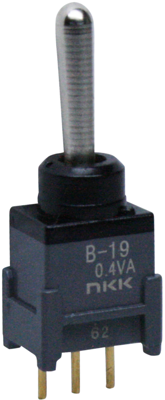

Image may differ

Key Specification:

Latching switching function latching/groping

Pin number 1 pole

Shift position On-Off-(On)

Actuator colour metal

illuminated No

Download Datasheet Technical specifications

This item is no longer available.

As an alternative, we recommend the following item:

Toggle switch, metal, 1 pole, latching/groping, On-Off-(On), 0.4 VA/28 V AC/DC, gold-plated, B19AP

Order No.: 10G237

Manufacturer:

per pc. 5.0099 € *

Go to product

*incl. VAT plus shipping costs

Description

With round flange socket and straight solder pins, type 9070../9071../9073../9074.

Mit rundem Flanschsockel, Betätigungsseite mit Gummiring abgedichtet, Anschlussseite gegen Eindringen von Fluxmittel und Lötdämpfen abgedichtet; Kontakte und Anschlüsse: vergoldet, Anschlussraster: 2,54 mm, Hebel: Metall, vernickelt, rund, Gehäuse: PA, glasfaserverstärkt, grau, Spannung: max. 28 V, Schaltleistung: 0,4 VA, Durchgangswiderstand: max. 50 mOhm, Isolationswiderstand: min. 500 MOhm, Spannungsfestigkeit: mind. 500 VAC, Umgebungstemperatur: –25 bis +85 °C. Tabellenangaben: Typ, Polzahl, Schaltfunktionen Aus (A), Ein (E), Momentein, tastend (M).

Type: 9074.1101, single-pole, ON-OFF-M

Technical specifications

Filter	Property	Value
	contact surface	gold-plated
	Connection	PCB connection
	Latching switching function	latching/groping
	Actuator colour	metal
	Type of mounting	central Mounting
	illuminated	No
	Pin number	1 pole
	Shift position	On-Off-(On)
	Design	vertical
	Breaking capacity	0.4 VA/28 V AC/DC
