HE1AN12J | Panasonic

Name: Relais, 1 Schließer, 12 V (DC), 75 Ω, 30 A, 277 V (AC), monostabil, HE1AN12J
Brand: Panasonic
SKU: 31G131
Price: 9.04 EUR
Availability: InStock

Relais, 1 Schließer, 12 V (DC), 75 Ω, 30 A, 277 V (AC), monostabil, HE1AN12J

Bestellnr.: 31G131

EAN: 4099889397024

HTN:

HE1AN12J

HE1AN-DC12V

Herstellerserien: HE

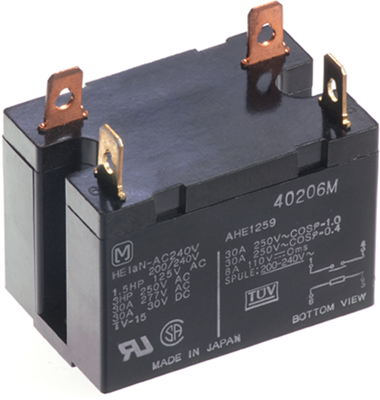

Abbildung kann abweichen

Drucken

Wichtige Spezifikationen:

Kontaktart 1 Schließer

Schaltstrom 30 A

Spulenspannung (DC) 12 V

Spulenwiderstand 75 Ω

22 Varianten anzeigen

Download Datenblatt Technische Daten

Einzelpreis (€ / Stk.)

9,044 € *

Sofort verfügbar: 40 Stk.

Nächste Lieferung: 40 Stk. bestätigt für 26.07.2024

Lieferzeit ab Hersteller: 15 Wochen **

Gesamtpreis:

9,04 € *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Produktbeschreibung

Leistungsrelais Typ Panasonic HE.

Kompaktes Netztrennrelais für Gleich- bzw. Wechselspannung, mit Steckanschlüssen, hohe Durchschlagsfestigkeit (10000 V); Kontaktart: 1 Schließer oder 2 Schließer, Kontaktmaterial: AgSnO2, Schaltspannung: max. 277 VAC/30 VDC, Schaltstrom: 30 A (1 Schließer) oder 25 A (2 Schließer), Schaltleistung: max. 8310 VA (1 Schließer) oder 6925 VA (2 Schließer), Kontaktwiderstand: max. 100 m Ohm, Spulenleistung: 1,92 W (12 und 24 VDC) oder 2,6 VA (240 VAC), Durchschlagsspannung Kontakt/Spule: 5000 Vrms, Ansprechzeit: max. 30 ms, Abfallzeit: max. 10 ms (12 und 24 VDC), 30 ms (240 VAC), Umgebungstemperatur: –50 bis +55 °C, Zulassungen: VDE, TÜV, UL, CSA.

Mit 1 Schließer und Steckanschluss Typ HE1aN-.

Technische Merkmale (Typ, Nennspannung, Ansprech-/Abfallspannung, Spulenwiderstand (±10 %)): HE1aN-12V, 12 VDC, 8,4/1,2 VDC, 75 Ohm

Technische Daten

	Anschluss	Steckanschluss
	Kontaktart	1 Schließer
	Kontaktmaterial	AgSnO2
	Schaltspannung (AC)	277 V
	Schaltstrom	30 A
	Spulenspannung (DC)	12 V
	Spulentyp	monostabil
	Spulenwiderstand	75 Ω

Ähnliche Produkte anzeigen 0

Download

Konformitätsdeklaration - DE Konformitätsdeklaration

Technisches Datenblatt - EN Technisches Datenblatt

Produktänderung - EN Produktänderung

Konformitätsdeklaration - EN Konformitätsdeklaration

Logistik

Ursprungsland	JP
Zolltarifnummer	85364900

Compliance

RoHS konform	Ja
Stand der RoHS-Richtlinie	31.03.15
SVHC frei	Ja

Zubehör

Relaissockel für HE1A Relais, JH1SFJ

Bestellnr.:

31G138

Hersteller-Nr.:

JH1SFJ

Lagerbestand: 0 Stk. Ab Hersteller: 15 Wochen **

13,83 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Varianten

1 Artikel in 22 Varianten

*inkl. MwSt. zzgl. Versandkosten

Relais, 1 Schließer, 12 V (DC), 75 Ω, 30 A, 277 V (AC), monostabil, HE1AN12J

Bestellnr.:

31G131

Hersteller-Nr.:

HE1AN12J

Sofort verfügbar: 40 Stk. Nächste Lieferung: 40 Stk. bestätigt für 26.07.2024 Ab Hersteller: 15 Wochen **

9,04 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 24 V (DC), 300 Ω, 30 A, 277 V (AC), monostabil, HE1AN24J

Bestellnr.:

31G132

Hersteller-Nr.:

HE1AN24J

Sofort verfügbar: 7 Stk. Ab Hersteller: 15 Wochen **

15,37 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 240 V (AC), 30 A, 277 V (AC), HE1AN-S-AC240V

Bestellnr.:

34G8555

Hersteller-Nr.:

HE1AN-S-AC240V

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

21,82 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 110 V (DC), 6300 Ω, 30 A, 277 V (AC), monostabil, HE1ANQ110J

Bestellnr.:

34G8547

Hersteller-Nr.:

HE1ANQ110J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

13,38 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 12 V (DC), 75 Ω, 30 A, 277 V (AC), monostabil, HE1ANS12J

Bestellnr.:

34G8552

Hersteller-Nr.:

HE1ANS12J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

21,60 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 240 V (AC), 30 A, 277 V (AC), monostabil, HE1ANQ240ACJ

Bestellnr.:

34G8548

Hersteller-Nr.:

HE1ANQ240ACJ

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

14,42 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 12 V (DC), 12 V (AC), 30 A, 277 V (AC), monostabil, HE1AN12ACJ

Bestellnr.:

34G8533

Hersteller-Nr.:

HE1AN12ACJ

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

13,38 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 24 V (DC), 300 Ω, 30 A, 277 V (AC), monostabil, HE1ANQ24J

Bestellnr.:

34G8549

Hersteller-Nr.:

HE1ANQ24J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

13,38 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 48 V (AC), 30 A, 277 V (AC), monostabil, HE1AN-Q-AC48V

Bestellnr.:

34G8550

Hersteller-Nr.:

HE1AN-Q-AC48V

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

13,38 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 24 V (AC), 30 A, 277 V (AC), HE1AN-S-AC24V

Bestellnr.:

34G8556

Hersteller-Nr.:

HE1AN-S-AC24V

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

20,22 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 48 V (DC), 1200 Ω, 30 A, 277 V (AC), monostabil, HE1AN-P-DC48V

Bestellnr.:

34G8544

Hersteller-Nr.:

HE1AN-P-DC48V

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

18,98 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 110 V (DC), 6300 Ω, 30 A, 277 V (AC), monostabil, HE1AN110J

Bestellnr.:

34G8531

Hersteller-Nr.:

HE1AN110J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

14,42 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 110 V (DC), 6300 Ω, 30 A, 277 V (AC), monostabil, HE1ANS110J

Bestellnr.:

34G8551

Hersteller-Nr.:

HE1ANS110J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

21,65 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 120 V (AC), 30 A, 277 V (AC), monostabil, HE1AN120ACJ

Bestellnr.:

34G8532

Hersteller-Nr.:

HE1AN120ACJ

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

14,42 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 12 V (DC), 75 Ω, 30 A, 277 V (AC), monostabil, HE1ANP12J

Bestellnr.:

34G8540

Hersteller-Nr.:

HE1ANP12J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

18,98 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 24 V (DC), 300 Ω, 30 A, 277 V (AC), monostabil, HE1ANS24J

Bestellnr.:

34G8553

Hersteller-Nr.:

HE1ANS24J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

21,60 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 48 V (DC), 1200 Ω, 30 A, 277 V (AC), monostabil, HE1AN48J

Bestellnr.:

34G8538

Hersteller-Nr.:

HE1AN48J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

13,38 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 24 V (DC), 240 V (AC), 30 A, 277 V (AC), monostabil, HE1AN240ACJ

Bestellnr.:

31G133

Hersteller-Nr.:

HE1AN240ACJ

Lagerbestand: 0 Stk. Ab Hersteller: 15 Wochen **

14,91 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 48 V (DC), 1200 Ω, 30 A, 277 V (AC), monostabil, HE1ANS48J

Bestellnr.:

34G8554

Hersteller-Nr.:

HE1ANS48J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

21,60 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten

Relais, 1 Schließer, 24 V (DC), 300 Ω, 30 A, 277 V (AC), monostabil, HE1ANP24J

Bestellnr.:

34G8541

Hersteller-Nr.:

HE1ANP24J

Lagerbestand: 0 Stk. Ab Hersteller: Auf Anfrage **

18,98 € pro Stk. *

*inkl. MwSt. zzgl. Versandkosten

**Zwischenverkauf vorbehalten
