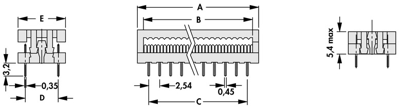

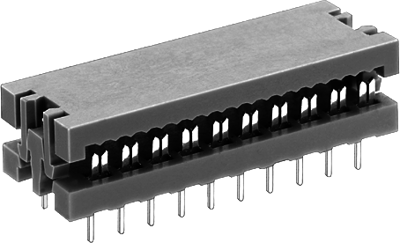

Der KK 24 Z ist ein hochwertiger Leiterplattensteckverbinder mit einem Rastermaß von 2,54 mm und einem DIL-Design, der über 24 in zwei Reihen angeordnete Pole verfügt. Seine robuste Bauweise umfasst ein Kontaktmaterial aus einer CuSn-Legierung mit einer Ni + 5…10 µm Sn-beschichteten Kontaktfläche, wodurch zuverlässige elektrische Verbindungen gewährleistet werden. Der Steckverbinder unterstützt die THT-Anschlussart (Löten) und ist für Flachbandkabel mit einer Überstandslänge von mindestens 1 mm zum Gehäuse ausgelegt. Er erfüllt strenge Sicherheitsstandards und bietet eine Nennspannung von 250 V AC, Isolationsgruppe A (VDE 0110) sowie eine Prüfspannung von 500 V AC. Der in RAL 7032 lackierte Isolierkörper hält Temperaturen von -55 °C bis +125 °C stand und erfüllt die Entflammbarkeitsklasse UL 94 V-0, was Langlebigkeit und Sicherheit in anspruchsvollen Umgebungen gewährleistet.

Dieser Steckverbinder eignet sich für Anwendungen, die einen hohen Isolationswiderstand erfordern, mit einem spezifischen Isolationswiderstand von über 10¹² Ω·m und der Einhaltung von Kriechstrecken von ≥0,7 mm sowie Luftstrecken von ≥0,5 mm (VDE 0110). Er unterstützt Leiterquerschnitte von AWG 28 bis 30 (0,05 bis 0,09 mm²) und ist sowohl mit massiven als auch mit verseilten AWG-28-Flachbandkabeln mit Isolationsdurchmessern von bis zu 1,1 mm kompatibel. Das IDC-Muster mit 1,27 mm erhöht die Vielseitigkeit zusätzlich und macht den KK 24 Z ideal für die industrielle Elektronikfertigung und für Anwendungen, bei denen zuverlässige, kompakte und sichere Leiterplattenverbindungen unerlässlich sind.
