10037480 | Fischer Elektronik

Schneidklemmsteckverbinder, 10037480, FISCHER EL

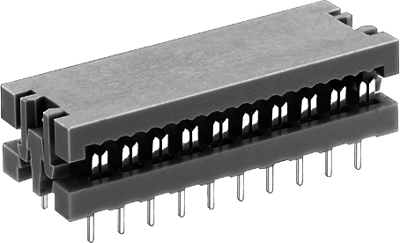

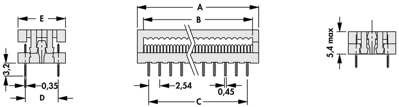

Der KK 10 Z ist ein hochwertiger Leiterplattensteckverbinder mit einem Rastermaß von 2,54 mm und einem zweireihigen (2-reihigen) Layout im DIL-Design. Er verfügt über ein Kontaktmaterial aus einer verzinnten CuSn-Legierung mit einer Nickel- und Zinnbeschichtungsdicke von 5 bis 10 µm, was einen zuverlässigen elektrischen Kontakt und Korrosionsbeständigkeit gewährleistet. Der Steckverbinder unterstützt die Durchsteckmontage (THT-Löten) und ist für Leiterquerschnitte von AWG 28 bis 30 (0,09 bis 0,05 mm²) mit Isolationsdurchmessern von bis zu 1,1 mm ausgelegt. Das Gehäuse besteht aus einem Material mit der Flammschutzklasse UL 94 V-0, ist in der Farbe RAL 7032 ausgeführt und bietet einen breiten Temperaturbereich von -55 °C bis +125 °C. Er entspricht den VDE 0110-Normen für Kriechweg (≥ 0,7 mm) und Luftstrecke (≥ 0,5 mm) und hält einer Nennspannung von 250 V AC bei einer Prüfspannung von 500 V AC stand. Der Steckverbinder weist zudem einen spezifischen Isolationswiderstand von mehr als 10¹² Ω·m auf und erfüllt die Anforderungen an die Kriechwegbeständigkeit gemäß KC 175 nach DIN 53480.

Dieser Steckverbinder eignet sich ideal für Anwendungen, die robuste und zuverlässige elektrische Verbindungen in anspruchsvollen Industrie- und Elektronikfertigungsumgebungen erfordern. Sein DIL-Design und das IDC-Raster von 1,27 mm ermöglichen eine einfache Integration in Leiterplatten, insbesondere dort, wo Platz und präziser Rasterabstand entscheidend sind. Die Überlänge des Flachbandkabels zum Gehäuse von ≥1 mm ermöglicht ein flexibles Kabelmanagement. Der KK 10 Z eignet sich sowohl für massive als auch für verseilte AWG-28-Flachbandkabel und ist damit vielseitig einsetzbar für verschiedene Signal- und Niedrigleistungsübertragungsaufgaben in Steuerungssystemen, Messtechnik und Kommunikationsgeräten. Die Einhaltung strenger Sicherheits- und Leistungsstandards gewährleistet einen zuverlässigen Betrieb unter rauen Bedingungen und im langfristigen industriellen Einsatz.
