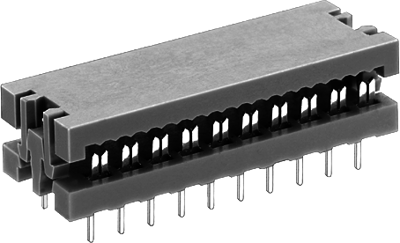

Der KK 20 Z ist ein hochwertiger Leiterplattensteckverbinder mit einem Rastermaß von 2,54 mm und einer DIL-Konfiguration, der über 20 in zwei Reihen angeordnete Pole verfügt. Seine robuste Bauweise umfasst ein Kontaktmaterial aus einer CuSn-Legierung mit einer Ni + 5…10 µm Sn-Beschichtung auf den Kontakthülsen, was zuverlässige elektrische Verbindungen und eine hervorragende Korrosionsbeständigkeit gewährleistet. Der Steckverbinder unterstützt das THT-Löten und ist für Flachbandkabel mit einer Überstandslänge von mindestens 1 mm zum Gehäuse ausgelegt. Mit den Abmessungen 28,1 mm (A), 25,4 mm (B), 22,86 mm (C), 7,62 mm (D) und 11 mm (E) fügt er sich präzise in industrielle Elektronikbaugruppen ein. Der Isolierkörper ist in der Farbe RAL 7032 ausgeführt und gemäß UL 94 V-0 als flammhemmend eingestuft; er hält einem Temperaturbereich von -55 °C bis +125 °C stand. Er bietet eine Nennspannung von 250 V AC (Isolationsgruppe A, gemäß VDE 0110) und eine Prüfspannung von 500 V AC bei einem spezifischen Isolationswiderstand von über 10¹² Ω·m.

Dieser Steckverbinder wurde für anspruchsvolle industrielle Anwendungen entwickelt, die sichere und langlebige Verbindungen erfordern. Die Einhaltung der VDE 0110-Normen für Kriechweg (≥ 0,7 mm) und Luftstrecke (≥ 0,5 mm) gewährleistet Sicherheit und Zuverlässigkeit in Hochspannungsumgebungen. Die Kompatibilität mit Leiterquerschnitten von AWG 28 bis 30 unterstützt sowohl Massiv- als auch Litzenleiter mit Isolationsdurchmessern von bis zu 1,1 mm und eignet sich somit für die präzise Signal- und Stromübertragung in Steuerungssystemen, Automatisierungsanlagen und der Elektronikfertigung. Das IDC-Raster von 1,27 mm erhöht die Vielseitigkeit für Flachbandkabelkonfektionen zusätzlich und sorgt für effiziente und stabile Verbindungen in kompakten elektronischen Baugruppen.
