Schneidklemmsteckverbinder, 10037482, FISCHER EL

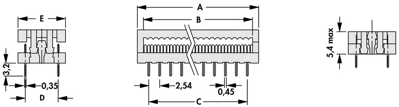

Der KK 14 Z ist ein hochwertiger Leiterplattensteckverbinder im DIL-Design mit einem Rastermaß von 2,54 mm, der für die Durchsteckmontage (THT-Löten) geeignet ist. Mit seinen 14 in zwei Reihen angeordneten Polen gewährleistet dieser Steckverbinder zuverlässige elektrische Verbindungen dank seines Kontaktmaterials aus einer CuSn-Legierung und seiner verzinnten Kontaktfläche, die durch eine Nickelunterlage mit einer Zinnschicht von 5 bis 10 µm verstärkt ist. Der in RAL 7032 lackierte Isolierkörper bietet eine hervorragende Lebensdauer bei einem Temperaturbereich von -55 °C bis +125 °C und erfüllt die Brandschutzklasse UL 94 V-0. Er gewährleistet eine robuste Isolierung mit einer Nennspannung von 250 V AC (Isolationsgruppe A, VDE 0110) und hält einer Prüfspannung von 500 V AC stand, unterstützt durch eine Kriechstrecke von ≥0,7 mm und einen Luftabstand von ≥0,5 mm gemäß den VDE 0110-Normen. Der Steckverbinder weist zudem einen sehr hohen spezifischen Isolationswiderstand von über 10^12 Ω·m auf und entspricht der Norm KC 175 für den Kriechwegwiderstand (DIN 53480).
Dieser Steckverbinder eignet sich ideal für Anwendungen, die sichere und stabile Verbindungen in der Industrieelektronik und im Gerätebau erfordern. Dank seiner Kompatibilität mit Flachbandkabeln der AWG-Größen 28 bis 30 (Querschnitt 0,09 bis 0,05 mm²) und Isolationsdurchmessern von bis zu 1,1 mm - sowohl für massive als auch für verseilte Leiter - ist er vielseitig für verschiedene Verkabelungskonfigurationen einsetzbar. Das IDC-Raster von 1,27 mm ermöglicht effiziente Montageprozesse, während die Überstandslänge des Flachbandkabels zum Gehäuse von ≥1 mm eine einfache Installation und Zugentlastung gewährleistet. Der KK 14 Z eignet sich besonders für den Einsatz in Steuerungssystemen, der Messtechnik und anderen elektronischen Baugruppen, bei denen zuverlässige, standardisierte Steckverbinder für Leistung und Sicherheit unerlässlich sind.
