Schneidklemmsteckverbinder, 10037486, FISCHER EL

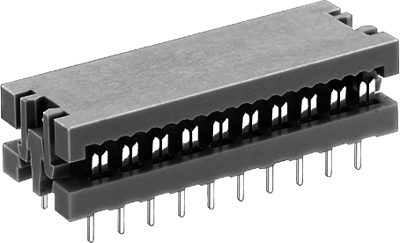

Der KK 18 Z ist ein hochwertiger Leiterplattensteckverbinder mit einem Rastermaß von 2,54 mm und einer DIL-Konfiguration, der über 18 in zwei Reihen angeordnete Pole verfügt. Er bietet eine robuste elektrische Leistung mit einer Nennspannung von 250 V AC (Isolationsgruppe A gemäß VDE 0110) und einer Prüfspannung von 500 V AC. Die Kontakte des Steckverbinders bestehen aus einer CuSn-Legierung mit einer verzinnten Oberfläche und einer Nickelunterlage (Ni+5…10 µm Sn), was eine zuverlässige Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Das Gehäuse besteht aus einem flammhemmenden Material (UL 94 V-0) in der Farbe RAL 7032 und ist für den Betrieb in einem breiten Temperaturbereich von -55 °C bis +125 °C ausgelegt. Er erfüllt strenge Sicherheitsnormen, darunter einen Kriechweg von ≥ 0,7 mm und einen Luftabstand von ≥ 0,5 mm gemäß VDE 0110, und weist einen hohen Isolationswiderstand von über 10¹² Ω·m auf.

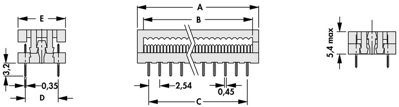

Dieser Steckverbinder eignet sich für Anwendungen, die sichere und langlebige Lötverbindungen im THT-Verfahren (Through-Hole-Technologie) erfordern, und ist für Flachbandkabel mit einer Überstandslänge von mindestens 1 mm zum Gehäuse ausgelegt. Er unterstützt Leiterquerschnitte von AWG 28 bis 30 (0,05 bis 0,09 mm²) und ist sowohl mit einadrigen als auch mit mehradrigen AWG-28-Kabeln kompatibel. Das IDC-Muster mit 1,27 mm ermöglicht eine präzise Kabelaufrichtung, wodurch sich der KK 18 Z ideal für industrielle Elektronikbaugruppen eignet, bei denen eine zuverlässige Signalübertragung und mechanische Stabilität entscheidend sind. Seine kompakten Abmessungen (A = 25,6 mm, B = 22,9 mm, C = 20,32 mm) ermöglichen die Integration in verschiedene Leiterplattenkonstruktionen und tragen so zu einer effizienten Raumnutzung in komplexen elektronischen Systemen bei.
