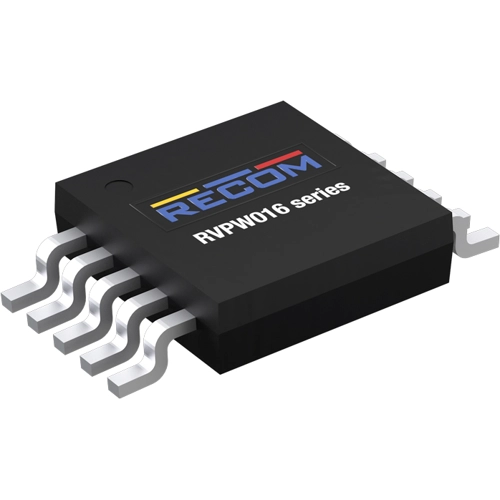

Strommodus-PWM-Regler , RVPW016-FJH-R, RECOM

Der RVPW016 ist ein hochintegrierter DC-DC-Controller, der für eine Vielzahl von Stromwandlungstopologien und Methoden der Ausgangsspannungsrückführung ausgelegt ist. Er verfügt über eine integrierte Startschaltung, die einen extrem breiten Eingangsspannungsbereich von 4 V bis 100 V abdeckt. Um einen Rückstromfluss zu verhindern, blockiert eine interne Diode den Rückstrom von VDD nach VIN. Für die Strommessung wird ein interner Differenzverstärker verwendet, der das Signal-Rausch-Verhältnis (SNR) deutlich verbessert. Die Schwellenwertspannung für die Strommessung ist auf 156 mV festgelegt, wodurch ein ausgewogenes Verhältnis zwischen Leistung und geringem Stromverbrauch in der Strommessschaltung erreicht wird. Um die Systemkosten zu senken und die Zuverlässigkeit zu verbessern, macht das Design den Einsatz eines Stromwandlers überflüssig. Unter Hochlastbedingungen arbeitet der RVPW016 mit der maximalen Schaltfrequenz, die über einen externen Widerstand programmierbar ist. Bei sinkender Last reduziert der Controller die Schaltfrequenz linear, um einen hohen Wirkungsgrad aufrechtzuerhalten. Diese adaptive Frequenzskalierung minimiert zudem sowohl die Ausgangswelligkeit bei geringer Last als auch den Leerlaufstromverbrauch.

Das Gerät unterstützt die Primärseitenregelung (PSR) bei Betriebsfrequenzen von bis zu mehreren hundert Kilohertz. Seine interne Ausgangsspannungs-Abtastschaltung ist sowohl mit dem Continuous Conduction Mode (CCM) als auch mit dem Discontinuous Conduction Mode (DCM) kompatibel und weist eine minimale Abtastimpulsbreite von 350 ns auf. Ein integrierter Regelkreis-Kompensator mit schnellem dynamischem Ansprechverhalten verbessert die Stabilität und das Einschwingverhalten des Systems. Um eine hohe Systemzuverlässigkeit zu gewährleisten, verfügt der RVPW016 über eine präzise einstellbare Unterspannungsabschaltung (UVLO) mit Hysterese sowie einen Ausgangskurzschlussschutz (SCP), einen Ausgangsüberspannungsschutz (OVP) und einen Übertemperaturschutz (OTP).

Features

• Geeignet für Flyback-, Buck- und Boost-Schaltungen sowie andere Topologien
• Programmierbarer Oszillator mit einem einzigen Widerstand
• Skip-Cycle-Modus für geringen Stromverbrauch im Leerlauf und bei geringer Last
• Ausklappung der inneren Vorderkante
• Ausgleich der Innenneigung
• Präzise einstellbare UVLO mit Hysterese
• Der Optokoppler kann direkt an den Anschluss angeschlossen werden, um eine Rückkopplungsschleife zu bilden

Anwendungen

• DCM/CCM-Flyback-Wandler
• Wandler für industrielle Stromversorgungen
• BMS-Hilfsstromversorgungen
• POE-Netzteile
• Telekommunikations-Netzteile
