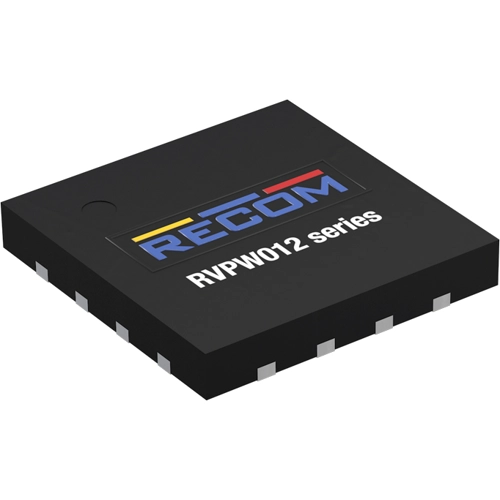

RVPW012-FJ2-CT | RECOM

Strommodus-PWM-Regler , RVPW012-FJ2-CT, RECOM

Der RVPW012 ist ein Flyback-Wandler, der die Spannungsregelung durch Abtastung der Primärwicklung des Transformators erreicht und so eine Rückkopplung zur Primärseitenregelung (PSR) bei Betriebsfrequenzen von mehreren hundert kHz ermöglicht. Seine interne Ausgangsspannungs-Abtastschaltung erfordert eine Abtastzeit von nur 400 Nanosekunden. Die integrierte Regelkreis-Kompensationsschaltung mit schnellem dynamischem Ansprechverhalten gewährleistet eine hervorragende Stabilität und Reaktionsfähigkeit des Schaltnetzteils. Der RVPW012 integriert mehrere Steuerungsfunktionen und benötigt nur einfache Peripheriekomponenten, die entsprechend den tatsächlichen Designanforderungen konfiguriert werden können. Er unterstützt drei Schlüsselfunktionen - Start, Feedforward-Kompensation und Programmierung der Abschaltgeschwindigkeit des internen Leistungs-MOSFET - unter Verwendung externer Widerstände.

Zudem lässt sich der Spitzenstrom des Leistungs-MOSFET über einen Widerstand programmieren, um eine „verlustfreie“ Strommessung zu ermöglichen. Mit zwei Widerständen können sowohl die Schwellenwerte für den Eingangsunterspannungs- als auch für den Eingangsüberspannungsschutz gleichzeitig eingestellt werden. Das Gerät verfügt zudem über umfassende Schutzfunktionen wie Überlastschutz (OLP), Ausgangskurzschlussschutz (SCP), Ausgangsüberspannungsschutz (OVP) und Übertemperaturschutz (OTP). Es ist in der Lage, sich selbst wiederherzustellen, sobald die abnormalen Zustände behoben sind, wodurch die Zuverlässigkeit des Schaltnetzteilsystems maximiert wird.

Features

• Im Boundary Conduction Mode (BCM) bei hoher Last einschalten
• Integrierte verlustfreie Strommessung
• Programmierbarer Spitzenstrom
• Programmierbare Ansteuerungsgeschwindigkeit für Leistungs-MOSFETs
• Programmierbarer Unterspannungs- und Überspannungsschutz für Eingänge
• Programmierbare Vorwärtskompensation
• Programmierbarer Sanftanlauf
• Interne PSR-Regelkreis-Kompensation
• Ausgangsdiode Spannungsabfall-Temperaturkompensation

Anwendungen

• Isolierte Stromrichter für Energiespeicher
• Industrielle Stromumwandlung
• BMS-Hilfsstromversorgungen
• POE-Netzteile
• Isolierte Kommunikationsstromversorgungen
