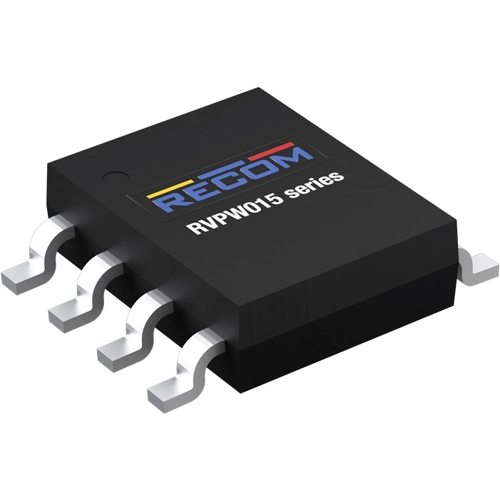

Strommodus-PWM-Regler , RVPW015-FJ2-CT, RECOM

Der RVPW015 ist ein hochintegrierter Leistungssteuerungs-IC, der für die Unterstützung verschiedener Stromversorgungstopologien ausgelegt ist, darunter Flyback-, Boost- und Buck-Wandler. Er ist mit verschiedenen Methoden der Ausgangsspannungsrückführung kompatibel, wie z. B. sekundärseitiger Regelung (SSR), primärseitiger Regelung (PSR) und Rückführung über einen Widerstandsteiler. Der PSR-Betrieb wird bei Schaltfrequenzen von bis zu mehreren hundert kHz unterstützt. Die interne Ausgangsspannungs-Abtastschaltung kann sowohl im Continuous Conduction Mode (CCM) als auch im Discontinuous Conduction Mode (DCM) betrieben werden, wobei die erforderliche Abtastzeitfensterlänge nur 400 ns beträgt. Eine integrierte Regelkreis-Kompensationsschaltung mit schnellem dynamischem Ansprechverhalten gewährleistet eine hervorragende Regelkreisstabilität und ein schnelles Einschwingverhalten für das Schaltnetzteil. Der RVPW015 verfügt über zahlreiche Steuerungs- und Schutzfunktionen und benötigt dabei nur wenige externe Bauteile. Er bietet flexible Designmöglichkeiten durch konfigurierbare externe Widerstände. Mit einem einzigen Widerstand lassen sich der Startvorgang, die Feedforward-Kompensation und die programmierbare Abschaltgeschwindigkeitssteuerung des internen Leistungs-MOSFET realisieren.

Ein weiterer Widerstand ermöglicht die Programmierung des Spitzenstroms des Leistungs-MOSFET und ermöglicht so eine „verlustfreie“ Strommessung. Mit nur zwei Widerständen lassen sich sowohl die Schwellenwerte für den Eingangsunterspannungsschutz (UVP) als auch für den Eingangsüberspannungsschutz (OVP) unabhängig voneinander festlegen. Der RVPW015 verfügt zudem über umfassende Schutzfunktionen, darunter Überlastschutz (OLP), Ausgangskurzschlussschutz (SCP), Ausgangsüberspannungsschutz (OVP) und Übertemperaturschutz (OTP). Sobald ein Fehlerzustand behoben ist, stellt sich der Chip automatisch wieder her, was die Robustheit des Systems erhöht und die Zuverlässigkeit der Stromversorgung maximiert.

Features

• Geeignet für PSR- und SSR-Flyback-/Boost-/Buck-Schaltungen
• Integrierte verlustfreie Strommessung
• Programmierbarer Spitzenstrom
• Programmierbare Ansteuerungsgeschwindigkeit für Leistungs-MOSFETs
• Programmierbarer Unterspannungs- und Überspannungsschutz für Eingänge
• Interne Vorwärtskompensationsfunktion
• Interner Sanftanlauf und Steigungskompensation
• Interne PSR-Regelung im CCM-/DCM-Modus
• Direkte Optokoppler-Schnittstelle

Anwendungen

• DCM/CCM-Flyback-Wandler
• Industrielle Stromumwandlung
• BMS-Hilfsstromversorgungen
• POE-Netzteile
• Isolierte Kommunikationsstromversorgungen
