Strommodus-PWM-Regler , RVPW011-FJ1-R, RECOM

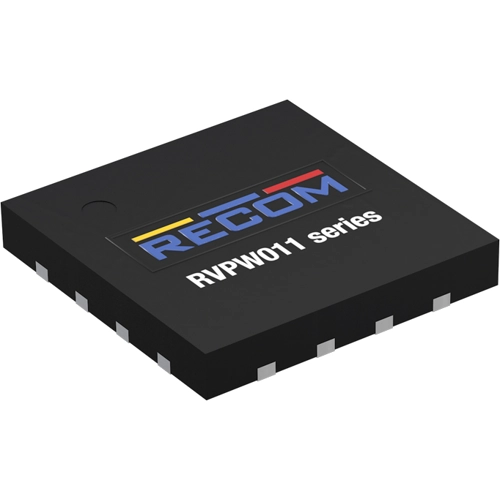

Der RVPW011 ist ein Flyback-Wandler, der die Spannungsregelung durch Abtastung der Primärwicklung des Transformators erreicht und eine Rückkopplung zur primärseitigen Regelung (PSR) bei Betriebsfrequenzen im Bereich von mehreren hundert kHz unterstützt. Seine interne Ausgangsspannungs-Abtastschaltung arbeitet mit einem Abtastspannungsimpuls von nur 400 ns. Ausgestattet mit einer internen Schleifenkompensationsschaltung und einer schnellen dynamischen Ansprechfähigkeit gewährleistet der RVPW011 eine hervorragende Systemstabilität und dynamische Leistung für Schaltnetzteile. Der RVPW011 ist für den Niederspannungsbetrieb ausgelegt und unterstützt Eingangsspannungen von nur 5 V. Er verfügt über einen internen MOSFET mit einem niedrigen Durchlasswiderstand von nur 40 mΩ. In Kombination mit seinem thermisch effizienten 5 mm × 5 mm QFN-Gehäuse kann das Bauelement eine Ausgangsleistung von bis zu 30 W liefern. Der RVPW011 integriert mehrere Steuerungsfunktionen mit einem Minimum an externen Bauteilen, sodass Entwickler das System an spezifische Anwendungsanforderungen anpassen können. Er ermöglicht den Startvorgang, eine Feedforward-Kompensation sowie die Steuerung der Abschaltgeschwindigkeit des internen Leistungs-MOSFETs über externe Widerstände.

Der Spitzenstrom des Leistungs-MOSFETs kann ebenfalls über einen Widerstand programmiert werden, was eine „verlustfreie“ Strommessung ermöglicht. Die Schwellenwerte für den Eingangsunterspannungs- und Überspannungsschutz können gleichzeitig über zwei Widerstände eingestellt werden. Darüber hinaus ist die Softstartzeit über einen externen Kondensator programmierbar, was eine anwendungsoptimierte Leistung ermöglicht. Um einen robusten und zuverlässigen Betrieb zu gewährleisten, verfügt der RVPW011 über integrierte Schutzfunktionen, darunter Überlastschutz, Ausgangskurzschlussschutz, Ausgangsüberspannungsschutz und Übertemperaturschutz. Diese Schutzmechanismen unterstützen die automatische Wiederherstellung nach Behebung von Fehlerzuständen und maximieren so die Zuverlässigkeit und Ausfallsicherheit des gesamten Stromversorgungssystems.

Features

• Geeignet für Flyback-Wandler mit Primärseitenrückkopplung
• Hohe Integrationsfähigkeit und Kompatibilität mit einfachen Peripheriegeräten
• Mindestabtastzeit von nur 0,4 µs
• Grenzleitungsmodus bei hoher Last
• Integrierte verlustfreie Strommessung
• Programmierbarer Spitzenstrom
• Programmierbare Ansteuerungsgeschwindigkeit für Leistungs-MOSFETs
• Programmierbare Vorwärtskompensation
• Programmierbarer Sanftanlauf
• Programmierbarer Unterspannungs- und Überspannungsschutz für Eingänge
• Interne Schleifenkompensation

Anwendungen

• Isolierte Stromrichter für Energiespeicher
• Industrielle Stromumwandlung
• BMS-Hilfsstromversorgungen
• POE-Netzteile
• Isolierte Kommunikationsstromversorgungen
