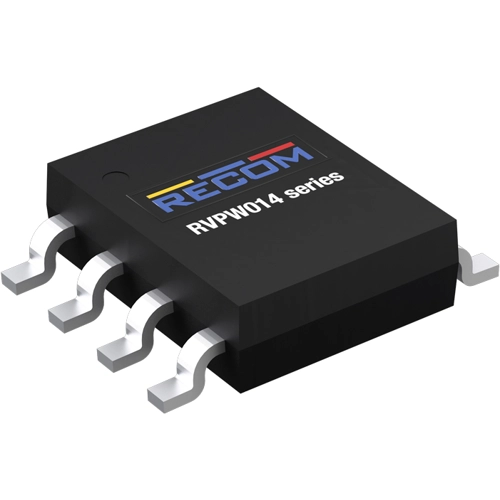

RVPW014-FJ1-CT | RECOM

Strommodus-PWM-Regler , RVPW014-FJ1-CT, RECOM

Der RVPW014 ist ein hochintegrierter Leistungssteuerungs-Chip, der für verschiedene Leistungstopologien wie Flyback, Boost und Buck ausgelegt ist und verschiedene Methoden der Ausgangsspannungsrückführung unterstützt, darunter SSR (Sekundärseitenregelung), PSR (Primärseitenregelung) und resistive Spannungsteilung. Der Chip unterstützt PSR-Rückkopplung bei Schaltfrequenzen von mehreren hundert kHz. Seine interne Ausgangsspannungs-Abtastschaltung funktioniert sowohl im CCM (Continuous Conduction Mode) als auch im DCM (Discontinuous Conduction Mode) mit einer Abtastzeit von nur 400 ns. Eine integrierte Regelkreis-Kompensationsschaltung mit schnellem dynamischem Ansprechverhalten gewährleistet eine hervorragende Systemstabilität und Transientenverhalten für Schaltnetzteile. Der RVPW014 integriert mehrere Steuerungsfunktionen und benötigt dabei nur wenige externe Bauteile, was ein flexibles Design entsprechend den Anwendungsanforderungen ermöglicht. Er unterstützt drei programmierbare Funktionen - Startzeitpunkt, Feedforward-Kompensation und interne Power-MOSFET-Abschaltrate - über einen einzigen externen Widerstand.

Der Spitzenstrom des Leistungs-MOSFETs kann ebenfalls über einen Widerstand eingestellt werden, was eine „verlustfreie“ Strommessung ermöglicht. Die Schwellenwerte für den Eingangsunterspannungs- und -überspannungsschutz lassen sich gleichzeitig mit nur zwei Widerständen konfigurieren. Durch den Anschluss eines Kondensators zwischen dem FB-Pin und GND steht eine Frequenz-Jitter-Funktion zur Verfügung. Die Jitter-Periode ist über den Kondensatorwert programmierbar. Wenn der FB-Pin direkt mit GND verbunden ist, ist die Frequenz-Jitter-Funktion deaktiviert. Der RVPW014 verfügt über umfassende Schutzfunktionen: Überstromschutz (OCP), Überlastschutz (OLP), Ausgangskurzschlussschutz (SCP), Ausgangsüberspannungsschutz (OVP) und Übertemperaturschutz (OTP). Der Chip unterstützt die automatische Wiederherstellung, sobald der Fehlerzustand behoben ist, und erhöht dadurch die Gesamtzuverlässigkeit des Stromversorgungssystems.

Features

• Geeignet für PSR- und SSR-Flyback-/Boost-/Buck-Schaltungen
• Integrierte verlustfreie Strommessung
• Programmierbarer Spitzenstrom
• Programmierbare Ansteuerungsgeschwindigkeit für Leistungs-MOSFETs
• Programmable Frequency Jitter Function
• Programmierbarer Unterspannungs- und Überspannungsschutz für Eingänge
• Interne Vorwärtskompensationsfunktion
• Interner Sanftanlauf und Steigungskompensation
• Interne PSR-Regelung im CCM-/DCM-Modus
• Direkte Optokoppler-Schnittstelle

Anwendungen

• DCM/CCM-Flyback-Wandler
• Industrielle Stromumwandlung
• BMS-Hilfsstromversorgungen
• POE-Netzteile
• Isolierte Kommunikationsstromversorgungen
