RVP6501-PPN-CT | RECOM

Transformator-Treiber, RVP6501-PPN-CT, RECOM

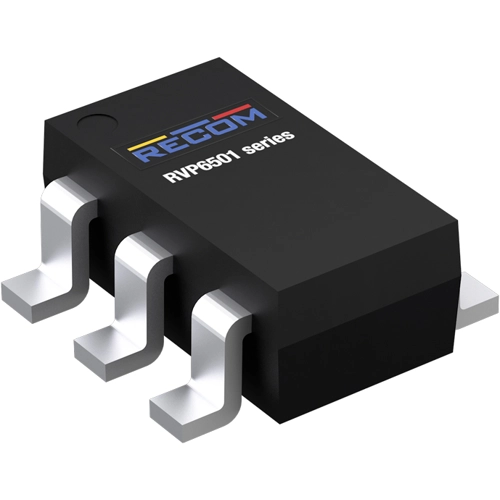

Der RVP6501 ist ein Push-Pull-Transformator-Treiber, der speziell für kompakte, isolierte Mikrostromversorgungsanwendungen entwickelt wurde, die einen geringen Standby-Stromverbrauch erfordern. Mit einem Minimum an externen Bauteilen - nämlich einem einfachen Eingangs-/Ausgangs-Filterkondensator, einem isolierten Transformator und einer Gleichrichterschaltung - ermöglicht der RVP6501 die Realisierung isolierter Stromversorgungen mit Eingangsspannungen von 3,3 V oder 5 V, Ausgangsspannungen von 3,3 V bis 24 V und Ausgangsleistungen von 1 W bis 2 W. Das Gerät verfügt über einen integrierten Oszillator, der ein Paar hochpräziser komplementärer Signale erzeugt, um zwei N-Kanal-MOSFETs anzusteuern. Seine symmetrische interne Architektur gewährleistet eine präzise Schaltbalance zwischen den Leistungsschaltern und minimiert so effektiv die magnetische Vorspannung während des Betriebs. Darüber hinaus verfügt der RVP6501 über eine hochpräzise Totzeit-Steuerschaltung, die eine Kreuzleitung verhindert, indem sie sicherstellt, dass beide Leistungsschalter unter keinen Betriebsbedingungen gleichzeitig eingeschaltet sind.

Features

• Push-Pull-Topologie
• Hohe Integrationsfähigkeit und Kompatibilität mit einfachen Peripheriegeräten
• Kurzschlussschutz
• Thermische Abschaltung
• Selbstheilung

Anwendungen

• Prozesssteuerung
• Präzisions-/Medizininstrumente
• Stromversorgungen für dezentrale Systeme, Funk- und Telekommunikationsanwendungen
• Rauscharme, isolierte USB-Netzteile
• Geräuscharme Filament-Stromversorgungen
• Stromversorgungen für IGBT-Gate-Treiber
