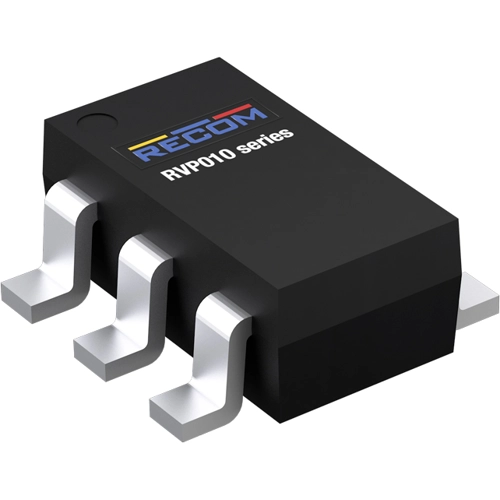

RVP010-PPN-CT | RECOM

Transformator-Treiber, RVP010-PPN-CT, RECOM

Der RVP010 ist ein Push-Pull-Transformator-Treiber, der speziell für isolierte Mikrostromversorgungen mit kleinem Formfaktor und geringem Standby-Stromverbrauch entwickelt wurde. Er erfordert lediglich eine einfache Peripheriekonfiguration, bestehend aus Eingangs- und Ausgangsfilterkondensatoren, einem Trenntransformator und einer Gleichrichterschaltung, um eine isolierte Stromversorgung mit einer Eingangsspannung von 3,3 V oder 5 V, einer Ausgangsspannung von 3,3 V bis 24 V und einer Ausgangsleistung zwischen 1 W und 3 W zu realisieren. Der RVP010 verfügt über einen integrierten Oszillator, der ein Paar hochpräziser komplementärer Signale erzeugt, um zwei N-Kanal-Schalter anzusteuern. Seine symmetrische interne Architektur gewährleistet eine hervorragende Balance zwischen den beiden Leistungsschaltern und minimiert die magnetische Vorspannung während des Betriebs. Der Chip verfügt über einen Freigabepin (EN) und unterstützt zwei wählbare Betriebsfrequenzen, die durch Freischalten oder Erden des CLK-Pins ausgewählt werden können. Eine hochpräzise Totzeit-Steuerschaltung ist ebenfalls integriert, um eine gleichzeitige Leitung der beiden Leistungsschalter unter allen Betriebsbedingungen zu verhindern.

Features

• Push-Pull-Topologie
• Hoher Integrationsgrad bei einfacher Peripherieschaltung
• Zwei wählbare Schaltfrequenzen
• EN-Pin für Ein-/Aus-Steuerung
• Kurzschlussschutz
• Thermische Abschaltung
• Selbstheilung

Anwendungen

• Prozesssteuerung
• Precision/Medical Instrument
• Stromversorgungen für dezentrale Systeme, Funk- und Telekommunikationsanwendungen
• Rauscharme, isolierte USB-Netzteile
• Geräuscharme Filament-Stromversorgungen
• Stromversorgungen für IGBT-Gate-Treiber
