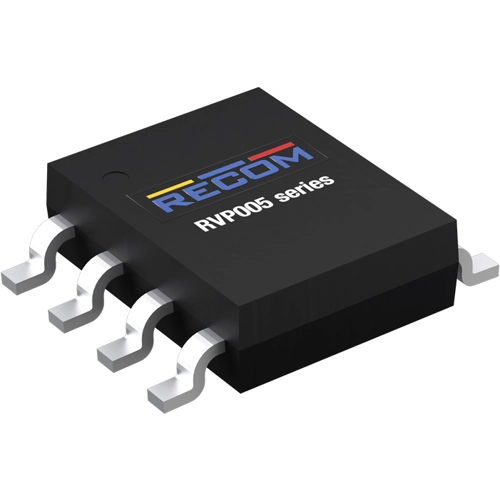

RVP005-FBN-R | RECOM

Transformator-Treiber, RVP005-FBN-R, RECOM

Der RVP005 ist ein Transformator-Treiber, der speziell für kompakte, isolierte Mikro-Stromversorgungen mit extrem niedrigem Standby-Stromverbrauch entwickelt wurde. Er benötigt nur wenige externe Bauteile - Eingangs-/Ausgangs-Filterkondensatoren, einen Trenntransformator und eine Gleichrichterschaltung -, um eine effiziente isolierte Stromversorgung mit einem Eingangsspannungsbereich von 6-30 V, mehreren Ausgangsspannungsoptionen und einer Ausgangsleistung von 1 W bis 10 W aufzubauen. Der RVP005 integriert zwei N-Kanal- und zwei P-Kanal-Leistungsschalter, die in einer Vollbrücken-Topologie angeordnet sind. Er verfügt über einen internen Oszillator, der ein Paar hochpräziser komplementärer Signale erzeugt und so ein symmetrisches Schalten gewährleistet, um eine Vorspannung des Magnetkerns während des Betriebs zu verhindern.

Das Gerät unterstützt sowohl interne als auch externe Taktquellen und bietet damit eine flexible Zeitsteuerung. Bei Verwendung eines externen Takts über den CLK-Eingang gibt der RVP005 ein Paar komplementärer Signale mit der halben Eingangs-Taktfrequenz aus. Seine integrierte Totzeit-Steuerschaltung gewährleistet präzises Timing und sicheren Betrieb unter verschiedenen Bedingungen. Umfassende Schutzfunktionen sind integriert, darunter Überstromschutz, Übertemperaturschutz und Selbstwiederherstellungsmechanismen, um das Gerät vor Schäden bei Fehlerzuständen wie Ausgangskurzschlüssen zu schützen.

Features

• Vollbrücken-Topologie
• Hochintegriert
• Einfache Lösung
• Adaptive Totzeitregelung
• Steuerpin aktivieren
• Übertemperaturschutz
• Selbstheilung

Anwendungen

• Stromversorgungen für IGBT-/SiC-Gate-Treiber
• Isolierte Schnittstellen-Hilfsstromversorgungen
• Präzisions- und medizinische Geräte
• USV- und PV-Wechselrichtersysteme
• Stromversorgungen für dezentrale Systeme, Funk- und Telekommunikationsanwendungen
