RVP003S-FBN-CT | RECOM

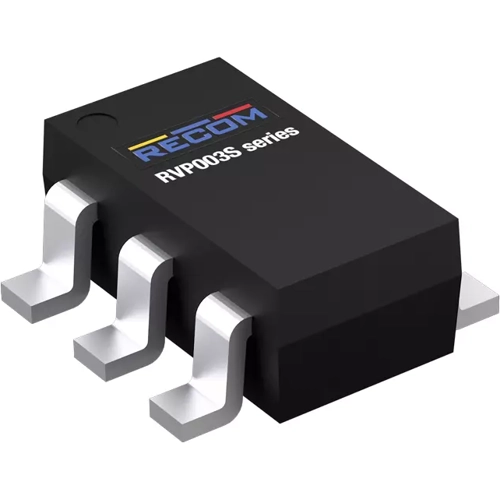

Transformator-Treiber, RVP003S-FBN-CT, RECOM

Der RVP003S ist ein Transformator-Treiber, der für kompakte, isolierte Stromversorgungen mit geringem Leistungsbedarf und minimalem Standby-Stromverbrauch optimiert ist. Er benötigt lediglich grundlegende externe Komponenten - Eingangs-/Ausgangs-Filterkondensatoren, einen Trenntransformator und Gleichrichterschaltungen -, um eine isolierte Stromversorgung mit einem Eingangsspannungsbereich von 6 bis 30 V, mehreren Ausgangsspannungsoptionen und einer Ausgangsleistung von bis zu 2 W aufzubauen. Der RVP003S integriert zwei N-Kanal- und zwei P-Kanal-MOSFETs, die in einer Vollbrücken-Topologie angeordnet sind. Ein interner Oszillator erzeugt ein Paar hochpräziser komplementärer Signale, wodurch ein symmetrisches Schalten gewährleistet wird, um eine Vorspannung des Magnetkerns während des Betriebs zu verhindern. Das Gerät verfügt zudem über Frequenzsynchronisation und mehrere Schutzmechanismen.

Der RVP003S integriert eine Frequenzsynchronisationsfunktion sowie mehrere Schutzfunktionen. Wenn ein externes Taktsignal an den CLK-Eingang angelegt wird, gibt das Gerät zwei komplementäre Ansteuersignale mit der halben Frequenz des Eingangstakts aus. Eine interne hochpräzise Totzeit-Steuerschaltung gewährleistet einen zuverlässigen Betrieb, indem sie unter allen Betriebsbedingungen ein gleichzeitiges Durchschalten der Vollbrücken-Leistungsschalter verhindert.

Features

• Vollbrücken-Topologie
• Hochintegriert
• Minimaler Bedarf an externen Komponenten
• Pin für die Abschaltsteuerung aktivieren
• Integrierte Sanftanlauf-Funktion
• Integrierter Schutz

Anwendungen

• Industrielle Prozesssteuerungssysteme
• Präzisionsmesstechnik und Medizinprodukte
• Stromversorgungen für dezentrale Systeme, Funk- und Telekommunikationsanwendungen
• Rauscharme, galvanisch getrennte Netzteile für USB-Anwendungen
• Rauscharme Netzteile für Filamentschaltungen
• Isolierte Stromversorgungen für IGBT-Gate-Treiber
