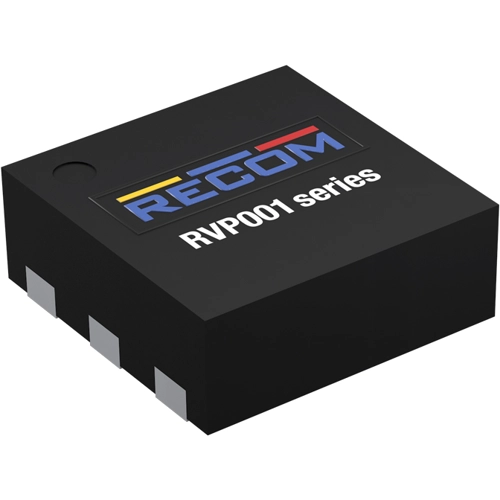

Transformator-Treiber, RVP001-FBN-CT, RECOM

Der RVP001 ist ein Transformator-Treiber, der speziell für kompakte, isolierte Mikropower-Stromversorgungen mit geringem Standby-Stromverbrauch entwickelt wurde. Er benötigt lediglich einfache Eingangs-/Ausgangs-Filterkondensatoren, einen Trenntransformator und eine Gleichrichterschaltung, um eine vollständige isolierte Stromversorgung mit einem Eingangsbereich von 3-6 V, mehreren Ausgangsspannungsoptionen und einer Ausgangsleistung von bis zu 2 W zu bilden. Der RVP001 integriert zwei N-Kanal- und zwei P-Kanal-MOSFETs in einer Vollbrückenkonfiguration. Ein interner Oszillator erzeugt ein Paar hochpräziser komplementärer Signale, die ein symmetrisches Schalten gewährleisten und dadurch die magnetische Vorspannung während des Betriebs minimieren. Um die Systemzuverlässigkeit zu erhöhen, verfügt der RVP001 über mehrere Schutzfunktionen. Eine hochpräzise Totzeit-Steuerschaltung sorgt für ein „Break-before-Make“-Schalten, um eine Querleitung unter wechselnden Betriebsbedingungen zu verhindern. Das Gerät verfügt außerdem über eine Überstromerkennung und einen Übertemperaturschutz, die vor abnormalen Ereignissen wie Ausgangskurzschlüssen im Schaltnetzteil schützen.

Features

• Vollbrücken-Topologie
• Hochintegriert
• Einfache Lösung
• Eingangsüberspannungsschutz
• Dauerhafter Kurzschlussschutz
• Übertemperaturschutz
• Selbstheilung

Anwendungen

• Prozesssteuerung
• Präzisionsgeräte/Medizinische Geräte
• Stromversorgungen für dezentrale Systeme, Funk- und Telekommunikationsanwendungen
• Rauscharme, galvanisch getrennte USB-Netzteile
• Geräuscharme Filament-Netzteile
• Stromversorgungen für IGBT-Gate-Ansteuerung
