Wandmontiertes Stahlgehäuse, NSYS3D4625, Schneider Electric

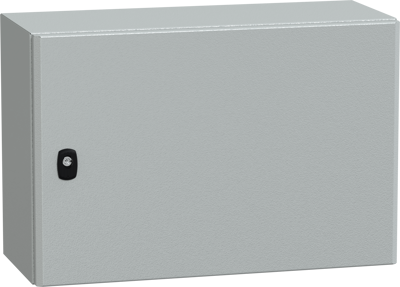

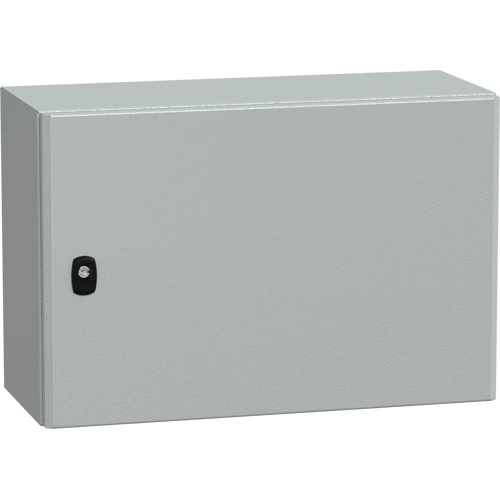

Das Spacial S3D Stahl-Wandgehäuse für Mehrzweckanwendungen ist für den Einsatz in rauen Umgebungen konzipiert. Es hat eine Nennhöhe, -breite und -tiefe von 400 mm, 600 mm bzw. 250 mm. Das Gehäuse ist grau (RAL-7035) und mit einer Epoxid-Polyester-Pulveroberfläche beschichtet. Das Gehäuse besteht aus einem Körper, einer Tür, einem Schloss und einer Kabeldurchführungsplatte. Die Tür kann bis zu 120° geöffnet werden und ermöglicht so einen einfachen Zugang zu den Geräten im Inneren. Außerdem ist es möglich, die Öffnungsseite der Tür zu ändern (reversibel).
Die Tür verfügt über eine Drei-Punkt-Verriegelung mit einem 3-mm-Doppelstabeinsatz. Die Tür und die Kabeldurchführungsplatte können zu Wartungszwecken abgenommen werden. Das Nettogewicht des Gehäuses beträgt 12 kg. Es ist von BV, LR, DNV, cUL, GL und UL zertifiziert und entspricht den Normen IEC 62208. Es ist als NEMA 4X/13 eingestuft und verfügt über eine IK10- (IEC62262) und IP66-Einstufung (IEC60529), wodurch es sehr widerstandsfähig gegen Staub und Wasser ist. Dieses Gehäuse hat ein einteiliges Gehäuse und eine rinnenförmige Frontschiene mit doppelter Blechstärke für zusätzliche Stabilität.
