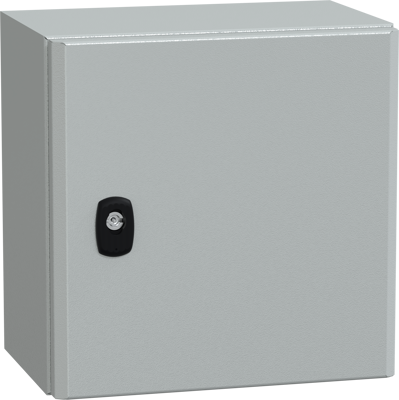

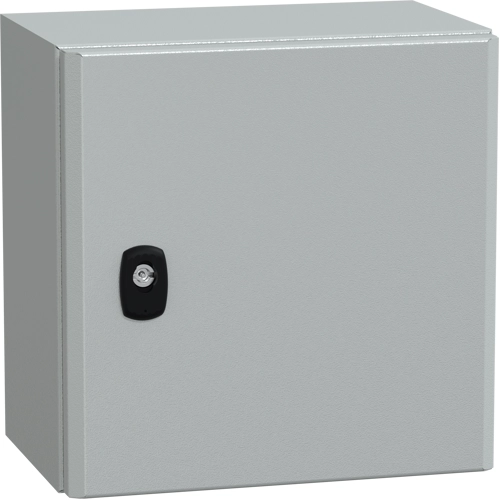

Wandmontiertes Stahlgehäuse, NSYS3D3320, Schneider Electric
Das Spacial S3D Stahlgehäuse zur Wandmontage für Mehrzweckanwendungen ist für den Einsatz in rauen Umgebungen konzipiert. Das Gehäuse hat eine Nennhöhe, -breite und -tiefe von 300 mm, 300 mm und 200 mm. Das Gehäuse ist grau (RAL-7035) und mit einer Epoxid-Polyester-Pulveroberfläche versehen. Das Gehäuse besteht aus einem Körper, einer Tür, einem Schloss und einer Kabeldurchführungsplatte. Die Tür kann bis zu 120° geöffnet werden, was einen einfachen Zugang zu den Geräten im Inneren ermöglicht. Außerdem ist es möglich, die Öffnungsseite der Tür zu ändern (reversibel).
Die Tür hat eine Drei-Punkt-Verriegelung mit einem 3-mm-Doppelstabeinsatz. Die Tür und die Kabeldurchführungsplatte können zu Wartungszwecken entfernt werden. Das Nettogewicht des Gehäuses beträgt 4.562 kg. Es ist von DNV, BV, UL, LR, cUL und GL zertifiziert. Das Gehäuse hat eine NEMA 4X/13-Einstufung und eine IK10-Einstufung (IEC62262), was eine hohe Stoßfestigkeit gewährleistet. Mit der Schutzart IP66 (IEC60529) ist es sehr staub- und wasserdicht. Diese Variante hat ein einteiliges Gehäuse und eine rinnenförmige Frontschiene mit doppelter Blechstärke, wodurch sie sich für verschiedene Anwendungen eignet, bei denen der Zugang zur Bedienung von vorne erfolgt.
