R24P22005D | RECOM
Gleichspannungswandler, 24 VDC, 2 W, 2 Ausgänge, 20/-5 VDC, 85 % Wirkungsgrad, R24P22005D
NCNR (nicht stornierbar / nicht retournierbar)
Einzelpreis (€ / Stk.)
9,2701 € *
Standardlieferzeit ab Hersteller beträgt: 26 Wochen
Gesamtpreis:
9,27 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
9,2701 €
10 Stk.
8,8536 €
50 Stk.
8,4728 €
100 Stk.
8,2348 €
*inkl. MwSt. zzgl. Versandkosten
Zwischenverkauf vorbehalten

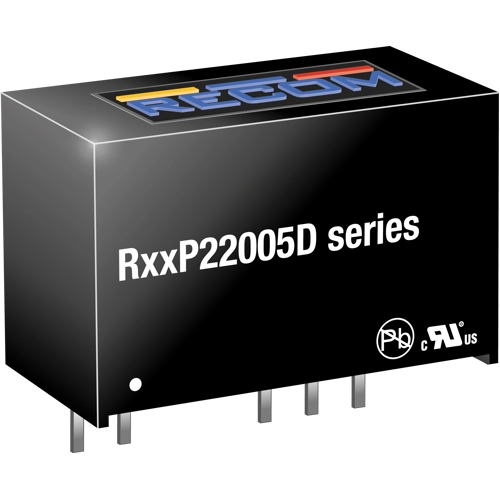

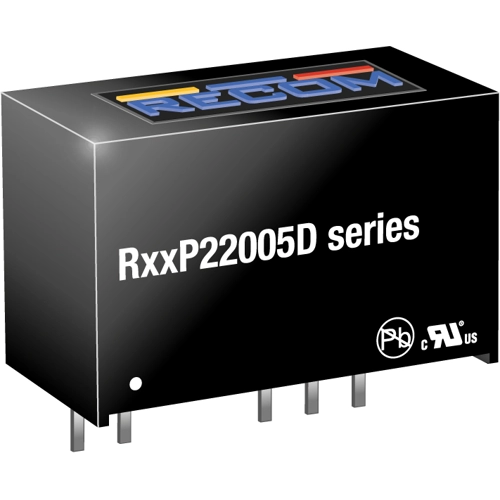

DC/DC-Wandler, R24P22005D, RECOM
SiC-Transistortreiber mit hoher Anstiegsgeschwindigkeit erfordern eine isolierte asymmetrische Versorgung mit +20/-5 V mit hoher Isolationsspannung und niedriger Isolationskapazität. Der R24P22005D wurde speziell entwickelt, um diese anspruchsvollen Anforderungen mit einer Isolation von 6400 VDC und einer Isolationskapazität von <10 pF zu erfüllen. Der DC/DC-Wandler kann mit 2-W-Treiberanwendungen verwendet werden, da die beiden Ausgänge über eine automatische Leistungsaufteilung verfügen. Der interne Transformator verwendet einen Topfkern, um die Eingangs- und Ausgangswicklungen physisch zu trennen, dennoch passt der Wandler in ein SIP7-Gehäuse nach Industriestandard.
Features
- Topftransformator mit getrennten Wicklungen
- Niedrige Isolationskapazität
- Optionaler kontinuierlicher Kurzschlussschutz
Technische Daten
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 2 | |
| Ausgangsstrom | 50 mA | |
| Ausgangsspannungsbereich | 20/-5 VDC | |
| Eingangsspannungsbereich | 24 VDC | |
| Leistung | 2 W | |
| Wirkungsgrad | 85 % | |
| Bauform | Durchgangsloch | |
| Isolationsspannung | 6.4 kV | |
| Länge | 19.5 mm | |
| Breite | 9.8 mm | |
| Höhe | 12.5 mm |
Download
Logistik
| Merkmal | Wert |
|---|---|
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
Compliance
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Elektrogeräte Rücknahme |  |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
