Digitales Anzeigeinstrument
Digitale Anzeigeinstrumente Typ PeakTech LDP-.
Anwendbar als Voltmeter oder Amperemeter mit 200 mV Eingangsempfindlichkeit, 3 1/2stellig, als LED- oder LCD-Anzeige mit oder ohne Hintergrundbeleuchtung und veränderbarer Kommastelle; Messprinzip: Doppelflanken-A/D-Umwandler. Messspannung ist getrennt von der Betriebsspannungs, keine galvanische Trennung. Eingangsspannung: 199,9 mVDC, Anzeige: max. 1999, mit automatischer Polaritätsanzeige, Genauigkeit: ±0,5 % (+23 °C), Eingangswiderstand: >100 MOhm. Überbereichsanzeige: 1 erscheint im Anzeigefeld, Dezimalstelle: mit Kurzschlussstecker wählbar, Messfolge: 2 bis 3 Messungen pro Sek, Einbau: durch Einrastung.

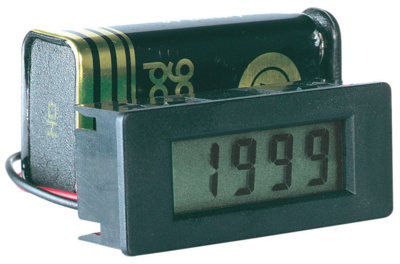

Ausführung als LCD-Anzeige mit 8,0 mm Ziffernhöhe Typ LDP-335/340 LCD.

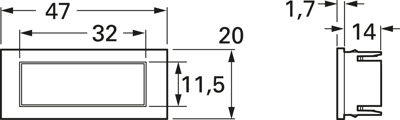

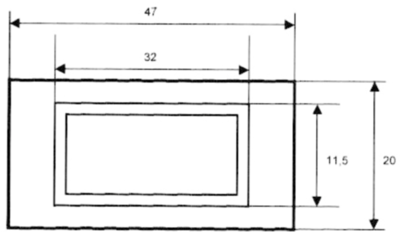

Betriebsspannung: 9,0 VDC, Verlustleistung: 1,0 mA, Maße: 47 x 20 x 16 mm, Frontplattenausschnitt: 43 x 19 mm.
Typ: LDP–335 LCD, ohne Hintergrundbel.
| Breite des Ausschnitts | 43 mm | |
| Einbautiefe | 16 mm | |
| Frequenzmessung | Nein | |
| Höhe des Ausschnitts | 19 mm | |
| max. Spannung | 9 V | |
| max. Strom | 1 mA | |
| Montage | Einbaumontage | |
| Regelausgang | Nein | |
| Spannung | 7-12 VDC |
| Ursprungsland | CN |
| Zolltarifnummer | 90303370 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
