JW1FSN9ULCSAT | Panasonic

Relais, 1 Wechsler, 9 V (DC), 155 Ω, 10 A, 30 V (DC), 250 V (AC), monostabil, JW1FSN9ULCSAT

Bestellnr.: 30G7258
EAN: 4099889395600
HTN:
JW1FSN9ULCSAT
JW1FSN-DC9V
Herstellerserien: JW
Panasonic

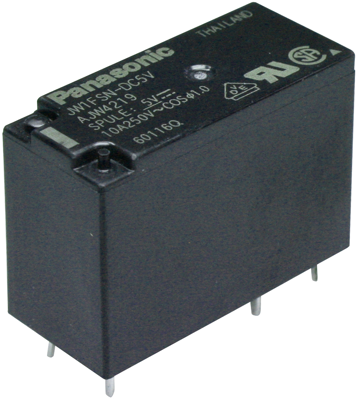

JW1FSN9ULCSAT Panasonic Industrierelais Bild 1
JW1FSN9ULCSAT Panasonic Industrierelais Bild 2
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
3,3320 € *
Sofort verfügbar: 75 Stk.
Lieferzeit ab Hersteller: 15 Wochen **
Gesamtpreis:
3,33 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
3,3320 €
10 Stk.
2,9274 €
100 Stk.
2,5704 €
250 Stk.
2,4752 €
1000 Stk.
2,3086 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Leistungsrelais Typ Panasonic JW.

In kleiner Bauform, abgedichtet, hohe Stoßspannungsfestigkeit (10000 V), Luft- und Kriechstrecke > 8,0 mm zwischen Kontakten und Spule, monostabil; Spulenisolationsklasse: B oder E, Kontaktart: 1 Schließer, 1 Wechsler, 2 Schließer oder 2 Wechsler, Kontaktmaterial: AgSnO2, Schaltspannung: max. 250 VAC/30 VDC, Schaltstrom: je nach Ausführung (max. 5,0 A oder 10 A), Schaltleistung: je nach Ausführung (max. 150 W/1250 VA oder 300 W/2500 VA), Kontaktwiderstand: max. 100 m Ohm, Spulenleistung: 530 mW, Durchschlagsspannung Kontakt/Spule: 5000 Vrms, Ansprech-/Abfallzeit: max. 15/5,0 ms, Umgebungstemperatur: –40 bis +85 °C, Zulassungen: VDE, TÜV, SEV, Semko, UL, CSA.

Hochleistungsausführung mit 1 Wechsler Typ JW1FSN-.

Schaltstrom: max. 10 A, Schaltleistung: max. 300 W/2500 VA, Spulenisolationsklasse: E.

Technische Merkmale (Typ, Nennspannung, Spulenwiderstand (±10 %)): JW1FSN-9V, 9,0 VDC, 155 Ohm

Technische Daten
Anschluss Leiterplattenanschluss
Kontaktart 1 Wechsler
Kontaktmaterial AgNi
Schaltspannung (AC) 250 V
Schaltspannung (DC) 30 V
Schaltstrom 10 A
Spulenspannung (DC) 9 V
Spulentyp monostabil
Spulenwiderstand 155 Ω
Logistik
Ursprungsland TH
Zolltarifnummer 85364900
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
