TMOV14RP200M | Littelfuse
Varistor, radial, VS 314 V, 6000 A, 260 V (DC), 200 V (AC), 75 J
Varistor, TMOV14RP200M, Littelfuse

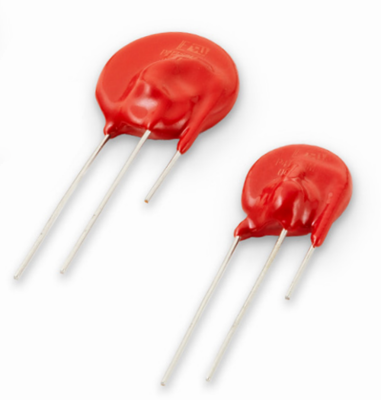

Der TMOV14RP200M ist ein thermisch geschützter Varistor, der eine neue Entwicklung im Bereich des integrierten Schaltkreisschutzes darstellt. Er besteht aus einem radial bedrahteten MOV (Metalloxid-Varistor) mit einem integrierten thermisch aktivierten Element, das sich im Falle einer Überhitzung aufgrund einer abnormalen Überspannung mit begrenztem Strom öffnet. Durch die unmittelbare Nähe des integrierten thermischen Elements zum MOV-Gehäuse ist eine schnelle thermische Reaktion möglich. Die integrierte Konfiguration bietet auch eine geringere Induktivität als die meisten diskreten Lösungen, was zu einer verbesserten Klemmleistung bei schnellen Überspannungstransienten führt. Der Varistor ist wellenlötbar und vereinfacht so die Montage des Endprodukts, indem er die mit Handlötarbeiten verbundenen Kosten und Nacharbeiten reduziert.
Anwendungen
- SPD-Produkte
- AC-Schutzmodule, AC-Netzteile, AC-Leistungsmessgeräte, ortsveränderliche AC-Leistungsabgriffe
- Überspannungsgeschützte Steckdosenleisten
- Wechselrichter
- AC/DC-Stromversorgungen
| Bauform | radial | |
| Energieabsorption | 75 J | |
| max. Stoßstrom (8/20 µs) | 6000 A | |
| max. Temperatur | 85 °C | |
| min. Temperatur | -55 °C | |
| Nennspannung (AC) | 200 V | |
| Nennspannung (DC) | 260 V | |
| Varistor Spannung Typ | 314 V |
| Ursprungsland | CN |
| Zolltarifnummer | 85334090 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
