I/O-Erweiterung, ET6416, ETEK Microelectronics

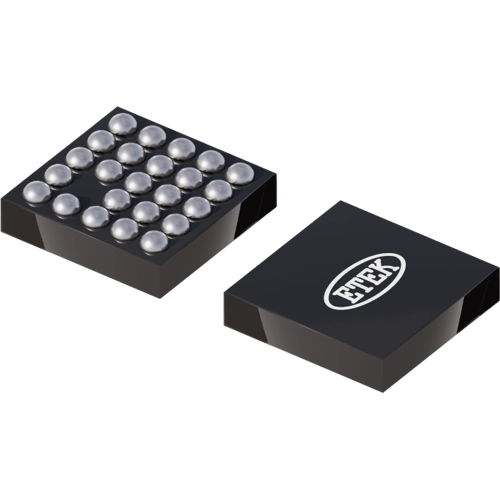

Der ET6416 ist ein 16-Bit-Allzweck-E/A-Erweiterungsmodul, das über die I²C-Bus-Schnittstelle eine Remote-E/A-Erweiterung für die meisten Mikrocontroller-Familien ermöglicht. Der ET6416 bietet eine einfache Lösung für die Erweiterung von E/A-Ports, die mit geringem Verdrahtungsaufwand realisiert werden kann. Neben einer Reihe flexibler GPIO-Ports unterstützt er auch die Pegelumsetzung zwischen Geräten mit unterschiedlichen Spannungen, sodass er flexibel in einer Umgebung mit mehreren Spannungen und gemischten Signalen eingesetzt werden kann.

Der ET6416 verfügt über zwei Versorgungsspannungsanschlüsse: VDDI und VDDP. VDDI liefert die Versorgungsspannung für die Schnittstelle des Hauptsteuerungsterminals (Mikrocontroller), während VDDP die Versorgungsspannung für die Kernschaltung und Port P bereitstellt. Der ET6416 verfügt über vier Paare von 8-Bit-Registern: Konfigurationsregister, Eingangsregister, Ausgangsregister und Polaritätsumkehrregister

Features

• I2C-Bus-zu-Parallelport-Erweiterung
• Reset-Eingang (aktiv bei LOW)
• Offen-Drain-Interrupt-Ausgang (aktiv LOW)
• Register zur Polaritätsumkehr
• Interner Einschalt-Reset

Anwendungen

• Telekommunikationsausrüstung
• Anlagen für die industrielle Automatisierung
• LED-Treiberschaltungen
• Server
