Kabel und Leitungen: Ihre Funktionen und Einsatzgebiete

Inhaltsverzeichnis

1. Kabel und Leitungen unter anspruchsvollen Bedingungen
2. Welche Arten von Kabeln gibt es?
3. Kabeltypen nach Funktion
4. Kabeltypen nach Einsatzort
5. Kabeltypen-Schlüssel: harmonisierte und national anerkannte Leitungen
6. Welche Leitungen eignen sich für welchen Anwendungsbereich?
7. Wo werden Steuerleitungen eingesetzt?
8. Typische Fehler bei der Kabelauswahl
9. Kabelauswahl mit System
10. Häufige Fragen zu Kabeln und Leitungen

Kabel und Leitungen unter anspruchsvollen Bedingungen

Kabel und Leitungen müssen zunehmend schwierigen äußeren Gegebenheiten standhalten. Der Anspruch an Mantelwerkstoffe, Isolierungen, Schirmungen und Adern steigt kontinuierlich. Je nach Anwendungsbereich werden die einzelnen Komponenten gezielt optimiert, um mechanischen, thermischen und chemischen Belastungen gerecht zu werden.

Zentrale Anforderungen sind:

• Leistungsfähigkeit bei kleineren Biegeradien
• erhöhte Temperaturbeständigkeit
• verbesserter UV-Schutz
• Schutz gegen Öl, Feuchtigkeit und Chemikalien
• EMV-Schutz zur Vermeidung elektromagnetischer Störungen

Gerade in industriellen Anwendungen entscheiden diese Eigenschaften über Betriebssicherheit und Lebensdauer einer Anlage.

Zu den Kabel und Leitungen

Welche Arten von Kabeln gibt es?

Vor der Installation muss geklärt werden, welchem Zweck eine Leitung dient und in welchem Umfeld sie eingesetzt wird. Der passende Kabeltyp ergibt sich entsprechend aus den Anforderungen an Konstruktion und Material.

Kabeltypen nach Funktion

• Energiekabel: ein- oder mehradrige Leitungen zur Übertragung elektrischer Energie
• Datenkabel: zur Übertragung elektrischer oder optischer Signale, die digitale Informationen repräsentieren, in Kommunikations- und Netzwerktechnik (z. B. Twisted-Pair-, Koaxial- oder Glasfaserkabel)
• Steuerleitungen: zur Übertragung von Schaltzuständen und Steuerungssignalen in Maschinen und Anlagen
• Signal- und Kommunikationsleitungen: für die Übertragung modulierter Signale in unterschiedlichen Frequenzbereichen
• Kombinations- bzw. Hybridleitungen: kombinieren Energie- und Datenübertragung innerhalb einer Leitung – etwa in automatisierten Produktionssystemen

Je nach Typ können unterschiedliche Funktionen erfüllt werden. Moderne Datenleitungen erhöhen die Übertragungsraten von Netzwerken, Energiekabel sichern die Versorgung von Stromnetzen. Leistungsfähige Steuerleitungen gewährleisten zuverlässige Signalübertragung auch unter anspruchsvollen Umweltbedingungen.

Kabeltypen nach Einsatzort

Neben der Funktion spielt der Einsatzort eine entscheidende Rolle bei der Auswahl.

• Erdkabel: Robuste Leitungen für die Stromversorgung im Außenbereich mit verstärktem Mantelaufbau. Sie sindzugelassen für die direkte Erdverlegung nach einschlägigen VDE-Normen und ausgelegt für mechanische Belastung und Feuchtigkeit.
• Hitze- und kälteresistente Leitungen: spezielle Kabel für den Einsatz bei stark schwankenden oder extremen Temperaturen, beispielsweise in Industrieanlagen oder Kühlbereichen
• Offshore- und Spezialleitungen: Leitungen für besonders anspruchsvolle Umgebungen wie Offshore-Anlagen oder maritime Anwendungen. Sie erfüllen spezifische Normen und Anforderungen hinsichtlich Öl-, Schlamm- und Salzwasserbeständigkeit.

In vielen Installationen – insbesondere bei dicht nebeneinanderliegenden Geräten – ist zudem ein wirksamer EMV-Schutz erforderlich. Geschirmte Leitungen reduzieren die Einkopplung und Abstrahlung elektromagnetischer Störungen und tragen so zu einer stabilen Signalübertragung bei. Eine vollständige Vermeidung elektromagnetischer Beeinflussung ist jedoch systemabhängig.

Kabeltypen-Schlüssel: harmonisierte und national anerkannte Leitungen

Für eine eindeutige Zuordnung existieren nationale und international harmonisierte Kennzeichnungen für isolierte Leitungen. Die Typenbezeichnung liefert Informationen über Belastbarkeit, Material und Konstruktion und hilft, Fehlverwendungen zu vermeiden.

Das Typenkurzzeichen besteht aus mehreren Codierungselementen:

• Typ: „H“ steht für harmonisierte Leitungen nach HAR, „A“ kennzeichnet nationale Ausführungen auf Basis harmonisierter Normen. Nicht alle nationalen Leitungen tragen jedoch den Buchstaben „A“ (z. B. NYM-Leitungen nach VDE).
• Bemessungsspannung: „03“ (300/300 V), „05“ (300/500 V), „07“ (450/750 V)
• Isolier- und Mantelwerkstoffe: Beispielsweise PVC (V), Natur- oder Synthesekautschuk (R), Chloropren (N), Silikon (S) oder Polyurethan (Q). Diese Materialien bestimmen unter anderem Temperaturbeständigkeit, UV-Schutz und Ölresistenz.
• Leitungstyp: kennzeichnet Bauform und Teilbarkeit
• Leiterart: Eindrähtig (U), mehrdrähtig (R), feindrähtig (F) oder feinstdrähtig (H)
• Adernzahl und Schutzleiter: „G“ kennzeichnet das Vorhandensein eines Schutzleiters, „X“ bedeutet ohne Schutzleiter.
• Leiterquerschnitt: Angabe in Quadratmillimetern

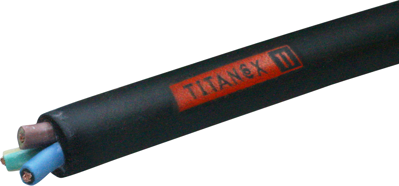

Beispiel: Kabel-Kennzeichnung einer H07RN-F3G1,5-Verkabelung des Herstellers Nexans

Es handelt sich um ein harmonisiertes Kabel, dessen Bemessungsspannung 450/750 Volt beträgt. Die Ummantelung besteht aus Chloropren-Kautschuk, die Leitungsisolierung aus einer Natur-Synthetik-Kautschuk-Mischung. Zudem ist die Verkabelung feindrähtig-flexibel und basiert auf drei Adern. Ausgestattet ist die Leitung mit einem Schutzleiter, der Querschnitt beträgt 1,5 Quadratmillimeter.

Welche Leitungen eignen sich für welchen Anwendungsbereich?

Die Wahl der richtigen Leitung hängt maßgeblich von mechanischer Beanspruchung, Temperaturbereich und Umgebungsbedingungen ab:

• Gummischlauchleitungen mit der Kennzeichnung H05RN-F sind für Anwendungen mit geringeren mechanischen Beanspruchungen ausgelegt. Darunter fällt der Anschluss von Elektrogeräten (z. B. Lötkolben oder Alarmanlagen) im Innenbereich.
• Gummischlauchleitungen des Typs H07RN-F gelten als schwere Gummischlauchleitungen und sind für hohe mechanische Beanspruchung im Innen- und Außenbereich geeignet, beispielsweise auf Baustellen oder in industriellen Umgebungen.

Wo werden Steuerleitungen eingesetzt?

Steuerleitungen kommen vor allem in Produktionsanlagen und automatisierten Systemen zum Einsatz. Mit zunehmender Komplexität von Industrieanlagen steigen auch die Anforderungen an Flexibilität und Belastbarkeit.

Bei hoher mechanischer oder thermischer Beanspruchung können Beschädigungen der Ummantelung auftreten. Dies kann zu Aderbrüchen oder sogenannten „Korkenzieher“-Verformungen führen, einer Überbelastung durch wiederholtes Biegen, bei der sich die Leitung spiralartig verformt.

Typische Steuerleitungstypen in Produktionsanlagen sind:

• feinstdrähtige Sensor-Aktor-Leitungen für flexible Verbindungen
• PVC- oder PUR-isolierte Steuerleitungen (z. B. LiYY, LiYCY oder industrielle ÖLFLEX-Typen)
• geschirmte und halogenfreie Steuerleitungen für anspruchsvolle Industrieumgebungen
• für erhöhte mechanische Belastung geeignete Gummischlauchleitungen wie H07RN-F in Energie- oder Anschlussanwendungen

In klassischen Maschinensteuerungen kommen häufig speziell ausgelegte Steuerleitungen mit definierten Verseil- und Schirmkonzepten zum Einsatz, während H07RN-F primär als robuste Anschluss- oder Versorgungsleitung dient.

Typische Fehler bei der Kabelauswahl

Die Wahl der falschen Leitung kann die Betriebssicherheit erheblich beeinträchtigen. Häufige Planungs- und Installationsfehler sind:

1. Falsche Bemessungsspannung

Eine Leitung mit zu niedriger Nennspannung kann zur Überhitzung oder Isolationsschädigung führen. Die Spannungsangabe (z. B. 300/500 V oder 450/750 V) muss zur Anlage passen.

2. Unterschätzte mechanische Belastung

Leitungen ohne ausreichende mechanische Widerstandsfähigkeit können bei Bewegung, Zugbelastung oder Biegung frühzeitig ausfallen.

3. Fehlende EMV-Berücksichtigung

Ungeschirmte Leitungen in störanfälligen Umgebungen können Signalprobleme verursachen. Steuer- und Datenleitungen sollten bei Bedarf geschirmt ausgeführt sein.

4. Ungeeigneter Temperaturbereich

Wird der zulässige Temperaturbereich überschritten, kann die Isolation verspröden oder sich verformen. Angaben des Herstellers sind zwingend zu beachten.

5. Falsche Leitung für dynamische Anwendungen

Standardleitungen sind nicht automatisch schleppketten- oder torsionsgeeignet. Für bewegliche Anwendungen müssen ausdrücklich dafür freigegebene Leitungstypen verwendet werden.

6. Schutzart und Umgebungsbedingungen nicht berücksichtigt

Öl, Chemikalien, UV-Strahlung oder Feuchtigkeit erfordern geeignete Mantelwerkstoffe wie PUR oder spezielle Gummimischungen.

Praxisempfehlung: Neben elektrischen Kennwerten sollten immer auch mechanische Beanspruchung, Umgebungsbedingungen und Normanforderungen in die Auswahl einbezogen werden.

Kabelauswahl mit System

Kabel und Leitungen beeinflussen maßgeblich die Leistungsfähigkeit, Sicherheit und Lebensdauer elektrischer Systeme. Die richtige Auswahl – abgestimmt auf Funktion, Einsatzort und mechanische sowie thermische Belastung – ist daher entscheidend für einen zuverlässigen Betrieb.

Eine klare Typenkennzeichnung sowie fundiertes Wissen über Materialien und Einsatzbedingungen helfen, Fehlanwendungen zu vermeiden und Anlagen langfristig stabil zu betreiben.

Bürklin unterstützt Sie dabei mit einem breiten Portfolio an Kabeln und Leitungen führender Hersteller – von Standardinstallationsleitungen bis hin zu spezialisierten Industrie- und Steuerleitungen. Bei Unsicherheiten helfen Ihnen außerdem unsere technischen Berater gerne bei der Auswahl der passenden Leitung.

Kabel und Leitungen bestellen

Häufige Fragen zu Kabeln und Leitungen

Was ist der Unterschied zwischen Kabel und Leitung?

Im allgemeinen Sprachgebrauch werden die Begriffe oft synonym verwendet. Technisch betrachtet bezeichnet eine Leitung im Sinne der DIN VDE einen Oberbegriff für isolierte Leiter mit oder ohne zusätzlichen Schutzaufbau zur Energie- oder Signalübertragung. Ein Kabel wird im allgemeinen Sprachgebrauch häufig für mehradrige, mechanisch besonders geschützte Leitungen – insbesondere zur Erdverlegung (z. B. NYY) – verwendet. Normativ existiert jedoch keine durchgängig trennscharfe Definition; auch Kabel sind im technischen Sinne Leitungen. Die konkrete Bezeichnung ergibt sich aus dem jeweiligen Normenwerk.

Warum ist die richtige Auswahl von Kabeln so wichtig?

Eine falsch gewählte Leitung kann zu Überhitzung, Signalverlust, mechanischen Schäden oder sogar zum Ausfall ganzer Systeme führen. Die Auswahl sollte daher immer unter Berücksichtigung von Spannung, Temperaturbereich, mechanischer Beanspruchung und Umgebungsbedingungen erfolgen.

Wann ist eine geschirmte Leitung notwendig?

Geschirmte Leitungen werden eingesetzt, wenn elektromagnetische Störungen (EMV) vermieden werden müssen. Das ist insbesondere bei Steuer- und Datenleitungen in Industrieanlagen oder bei dicht nebeneinanderliegenden Installationen wichtig. Die Schirmung reduziert die Einkopplung beziehungsweise Abstrahlung elektromagnetischer Störungen und trägt so zur Betriebssicherheit bei.

Welche Leitung eignet sich für bewegliche Anwendungen?

Für bewegliche Anwendungen – etwa in Maschinen, Robotik oder Schleppketten – werden besonders flexible Leitungen mit feinstdrähtigen Leitern eingesetzt. Diese sind für häufige Biegebewegungen ausgelegt und widerstehen mechanischer Dauerbelastung.
