ESD-Schutz in der Praxis: Maßnahmen, Normen und Anforderungen

Elektrostatische Entladungen (kurz ESD für „Electrostatic Discharge“) gehören zu den unsichtbaren Risiken in der Elektronikfertigung. Sie sind meist weder spürbar noch sichtbar, können jedoch empfindliche Bauteile schädigen oder sogar unbrauchbar machen. Gerade in modernen Produktionsumgebungen mit immer kleineren und leistungsfähigeren Komponenten steigt die Empfindlichkeit gegenüber ESD kontinuierlich.

Entsprechend hat sich auch der Umgang mit dem Thema weiterentwickelt. ESD-Schutz beschränkt sich heute nicht mehr rein auf den Arbeitsplatz. Vielmehr geht es um ein ganzheitliches Konzept, das Prozesse, Arbeitsumgebungen und den Umgang mit Bauteilen entlang der gesamten Wertschöpfungskette umfasst – von der Fertigung über die Lagerung bis hin zu Transport und Service.

ESD-Schutz bei Bürklin kaufen

Inhaltsverzeichnis

1. Was versteht man unter ESD?
2. Welche Risiken birgt ESD?
3. Wo ESD-Schutz notwendig ist
4. Welche Normen und Anforderungen gelten
5. Die wichtigsten Maßnahmen in der EPA
6. Schnell einsetzbare Lösungen für kleinere ESD-Schutzzonen
7. ESD-Schutz bei Lagerung, Transport und Verpackung
8. Prüfstationen und Ionisiergeräte
9. Schulungen, Audits und kontinuierliche Verbesserung
10. ESD-Schutz systematisch umsetzen

Was versteht man unter ESD?

Elektrostatische Entladung (im Englischen „Electrostatic Discharge“, kurz ESD) bezeichnet den plötzlichen Ausgleich elektrischer Ladungen zwischen zwei unterschiedlich geladenen Körpern. Solche Entladungen entstehen im Alltag häufig, etwa beim Gehen über Teppichböden, beim Ausziehen synthetischer Kleidung oder beim Kontakt mit leitfähigen Oberflächen.

Dabei lädt sich ein Körper elektrostatisch auf, etwa durch Reibung oder Trennung von Materialien. Diese Ladung verteilt sich über die gesamte Oberfläche und entlädt sich schlagartig, sobald ein leitfähiger Kontakt oder eine Erdung erfolgt.

Während solche Effekte im Alltag in der Regel harmlos sind, stellen sie in der Elektronikfertigung ein erhebliches Risiko dar. Denn viele Bauteile reagieren bereits auf sehr geringe Spannungen empfindlich – oft weit unterhalb der menschlichen Wahrnehmungsschwelle.

Welche Risiken birgt ESD?

Für elektronische Bauteile kann eine elektrostatische Entladung schwerwiegende Folgen haben. Dabei sind die Schäden nicht immer sofort sichtbar. Neben direkten Defekten, die zum Ausfall eines Bauteils führen, treten häufig sogenannte latente Schäden auf. Diese beeinträchtigen die Funktion zunächst kaum, verkürzen jedoch die Lebensdauer oder führen später zu Ausfällen im Feld.

Die Konsequenzen für Unternehmen können erheblich sein:

• Qualitätsprobleme und erhöhte Ausfallraten
• aufwendige Fehlersuche und Nacharbeit
• Produktionsverzögerungen
• steigende Kosten durch Ausschuss und Reklamationen
• Imageverluste durch unzuverlässige Produkte

Gerade weil viele Schäden nicht unmittelbar erkannt werden, ist ein konsequenter ESD-Schutz entscheidend. Statt nur auf sichtbare Probleme zu reagieren, geht es darum, Risiken von vornherein zu minimieren.

Wo ESD-Schutz notwendig ist

ESD-Schutzmaßnahmen sind überall dort erforderlich, wo mit empfindlichen elektronischen Bauteilen gearbeitet wird. Dazu zählen nicht nur klassische Fertigungsumgebungen, sondern eine Vielzahl weiterer Bereiche entlang des Produktlebenszyklus.

ESD-Schutz ist insbesondere relevant in:

• Elektronikfertigung und Montage
• Laboren und Entwicklungsabteilungen
• Qualitätsprüfung und Testumgebungen
• Lager und Logistikbereichen
• Service, Wartung und Reparatur
• Transport und Verpackung

Das zeigt: ESD-Schutz beschränkt sich nicht auf den Arbeitsplatz. Entscheidend ist ein durchgängiger Schutz entlang aller Stationen, an denen Bauteile gehandhabt werden.

Welche Normen und Anforderungen gelten

Die zentrale Grundlage für ESD-Schutzmaßnahmen bildet die Norm DIN EN IEC 61340-5-1. Sie definiert Anforderungen zum Schutz elektronischer Bauteile vor elektrostatischen Phänomenen und dient Unternehmen als Leitfaden für den Aufbau eines wirksamen ESD-Schutzsystems.

Unter anderem beschreibt die Norm, wie sogenannte ESD-Schutzzonen (EPA – Electrostatic Protected Areas) eingerichtet und betrieben werden müssen, damit elektrostatisch empfindliche Bauteile sicher verarbeitet werden können.

Wesentliche Elemente sind dabei:

• geeignete Arbeitsumgebungen und Materialien
• kontrollierte Ableitung elektrostatischer Ladungen
• definierte Verhaltensregeln für Mitarbeitende
• regelmäßige Prüf- und Kontrollmaßnahmen

Damit verschiebt sich der Fokus von einzelnen Schutzmaßnahmen hin zum durchgängigen Kontrollprogramm.

Wichtig: In der Praxis empfiehlt es sich, bestehende ESD-Konzepte regelmäßig zu überprüfen und an den aktuellen Stand der Norm anzupassen. Mit der überarbeiteten Fassung der DIN EN IEC 61340-5-1:2025-06 rücken zum Beispiel strengere Prüf- und Dokumentationspflichten sowie eine stärkere Praxisorientierung bei Testverfahren in den Fokus.

Personenerdung und Zutrittskontrolle

Ein zentraler Faktor im ESD-Schutz ist der Mensch selbst. Durch Bewegung oder Reibung kann sich der Körper schnell elektrostatisch aufladen.

Deshalb sind Maßnahmen zur kontrollierten Ableitung unerlässlich:

• Handgelenkerdungsbänder bei sitzenden Tätigkeiten
• ableitfähige Schuhe in Kombination mit geeigneten Bodenbelägen
• Personentester zur regelmäßigen Überprüfung der Ableitfähigkeit

Nur wenn diese Maßnahmen konsequent angewendet werden, lässt sich das Risiko elektrostatischer Entladungen zuverlässig reduzieren.

Werkzeuge und Hilfsmittel

Alle Werkzeuge innerhalb einer EPA sollten ebenfalls ESD-geeignet sein. Klassische Materialien können elektrostatische Ladungen speichern oder unkontrolliert weitergeben.

Typische ESD-Werkzeuge sind:

• Pinzetten aus leitfähigem oder antistatischem Material
• ESD-Schraubendreher
• spezielle Arbeitsmatten und Unterlagen
• ionisierende Geräte zur Neutralisierung von Ladungen

Sie sorgen dafür, dass Bauteile auch bei direktem Kontakt geschützt bleiben und keine unkontrollierten Entladungen auftreten.

ESD-Bekleidung und Materialien

Auch Kleidung spielt eine wichtige Rolle im ESD-Schutz. Spezielle ESD-Bekleidung besteht aus Materialien mit leitfähigen Fasern, die elektrostatische Aufladungen verhindern oder gezielt ableiten.

Wichtig dabei:

• Kleidung sollte immer eng anliegen und vollständig geschlossen getragen werden.
• Darunterliegende Kleidung darf nicht sichtbar sein.
• Materialien müssen den aktuellen Normanforderungen entsprechen.

Mit der Weiterentwicklung der Normen rücken auch die Anforderungen an Materialien stärker in den Fokus.

Schnell einsetzbare Lösungen für kleinere ESD-Schutzzonen

Nicht jede Anwendung erfordert eine vollständig ausgestattete ESD-Umgebung. Gerade in kleineren Bereichen, etwa in der Montage oder Qualitätssicherung, können flexibel einsetzbare Lösungen sinnvoll sein.

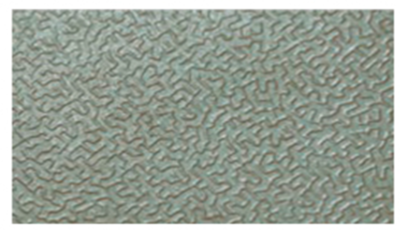

ESD-Tisch- und Bodenbeläge bieten beispielsweise eine praktische Möglichkeit, schnell eine geschützte Arbeitsumgebung zu schaffen. Sie leiten elektrische Ladungen zuverlässig ab und reduzieren das Risiko von Schäden an empfindlichen Komponenten.

Solche Lösungen eignen sich besonders dort, wo punktuell gearbeitet wird oder bestehende Arbeitsplätze nachgerüstet werden sollen.

ESD-Schutz bei Lagerung, Transport und Verpackung

Ein häufiger Schwachpunkt in der Praxis: Der ESD-Schutz endet am Arbeitsplatz. Tatsächlich entstehen Risiken jedoch entlang der gesamten Prozesskette. Auch bei folgenden Schritten müssen Bauteile geschützt werden:

• Lagerung in geeigneten, ableitfähigen Behältern
• Transport innerhalb des Unternehmens
• Versand und Verpackung
• Handling außerhalb klassischer Produktionsumgebungen

Nur wenn alle Stationen berücksichtigt werden, bleibt der Schutz durchgängig erhalten. Ein unterbrochener ESD-Schutz kann selbst bei optimal ausgestatteten Arbeitsplätzen zu Schäden führen.

Prüfstationen und Ionisiergeräte

Zur Sicherstellung eines funktionierenden ESD-Schutzes sind regelmäßige Kontrollen notwendig. Prüfstationen helfen dabei, die Wirksamkeit von Schutzmaßnahmen zu überprüfen und sicherzustellen, dass alle Anforderungen eingehalten werden.

Ionisiergeräte kommen dort zum Einsatz, wo sich elektrostatische Ladungen nicht allein durch Erdung kontrollieren lassen. Sie neutralisieren geladene Partikel in der Umgebung und tragen so zusätzlich zur Sicherheit bei. Diese Technologien sind besonders in sensiblen Bereichen unverzichtbar, in denen bereits kleinste Entladungen zu Schäden führen können.

Schulungen, Audits und kontinuierliche Verbesserung

Technische Maßnahmen allein reichen nicht aus, um ESD-Risiken dauerhaft zu minimieren. Entscheidend ist, dass alle Beteiligten die Anforderungen verstehen und im Alltag konsequent umsetzen.

Wichtig sind deshalb:

• regelmäßige Schulungen für Mitarbeitende
• klare Verhaltensregeln im Umgang mit Bauteilen
• dokumentierte Prozesse und Arbeitsanweisungen
• kontinuierliche Überprüfung und Auditierung der Maßnahmen

ESD-Schutz systematisch umsetzen

Fest steht: Wirksamer ESD-Schutz braucht heute ein durchgängiges Konzept, das Arbeitsplätze, Prozesse sowie Lagerung, Transport und Verpackung gleichermaßen berücksichtigt. Mit den aktuellen normativen Anforderungen gewinnt dieser ganzheitliche Ansatz weiter an Bedeutung.
