ECAD-Modelle

ECAD-Modelle bei Bürklin Elektronik

Mit fertigen ECAD-Modellen per Klick zum schnellen PCB-Design

Vorbei ist die Zeit, in der Sie PCB-Symbole und Footprint-Daten per Hand erstellen mussten.

In Kooperation mit Samacsys bietet Bürklin Elektronik Ihnen die Nutzung eines Praxis-Tools an, mit dem Sie Schaltplansymbole, PCB-Footprints und 3D-Modelle herunterladen können - kostenfrei. Über diesen Service haben Sie Zugriff auf PCB-Modelle von Hunderten von Herstellern. Millionen von Bauteilen lassen sich so in die marktüblichen CAD-Tools integrieren – und das ganz einfach per Drag&Drop. Und falls Sie doch ein Modell nicht finden können, fragen Sie es an – kostenfrei. Sobald Ihr angefragtes Modell hier für Sie vorliegt, erhalten Sie automatisch eine E-Mail.

Schnell und einfach zum präzisen Design

So nutzen Sie die Schaltplansymbole, PCB-Footprints und 3D-Modelle

Über den Library Loader LibraryLoader werden die von Ihnen ausgewählten Modelle automatisch im korrekten Format in Ihre eigene ECAD-Bibliothek importiert. Hier heften sich diese Modelle bequem an Ihre Maus, damit Sie sie weiterverarbeiten können.

Eine zweite Möglichkeit - ohne die Nutzung des Library Loaders - besteht darin, die 3D-Modelle, Footprints und Symbole im Format des hauseigenen ECAD-Systems manuell zur eigenen Bibliothek hinzuzufügen. Hierzu bekommen Sie - nach dem Klick auf das graue Pfeilsymbol - zunächst einen ZIP-Ordner. Mit dem Download erhalten Sie alle zur Verfügung stehenden Formate und 3D-Daten, die Sie sofort frei nutzen und platzieren können.

Den kostenlosen Library Loader für den automatischen Import laden Sie hier herunter: https://buerklin.componentsearchengine.com/pcb-libraries.php

So funktioniert's

Auf unseren Produktseiten finden Sie folgendes graues Pfeilsymbol:

Für PCB-Symbol, Footprint & 3D-Modelle

Die Modelle sind verfügbar oder können angefragt werden.

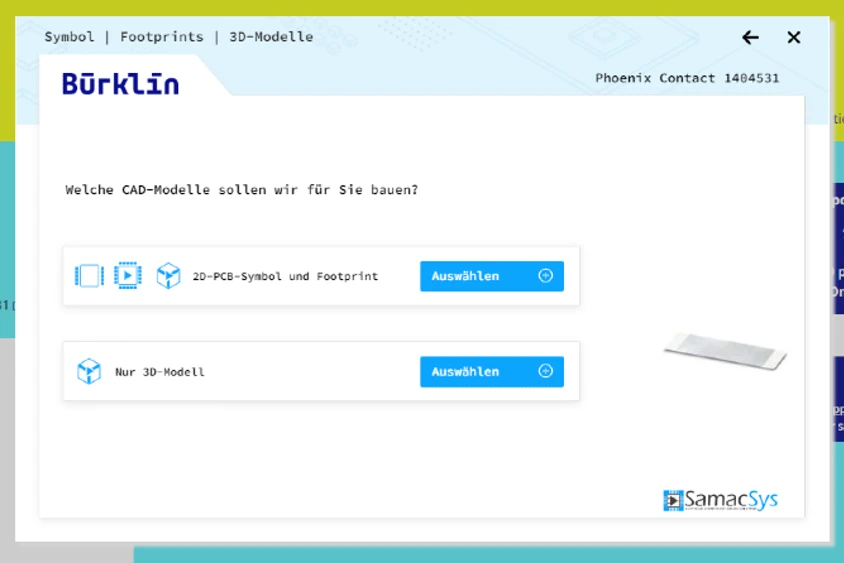

Eine Anfrage sieht wie folgt aus:

Schaltplansymbole und PCB-Footprints sind verfügbar

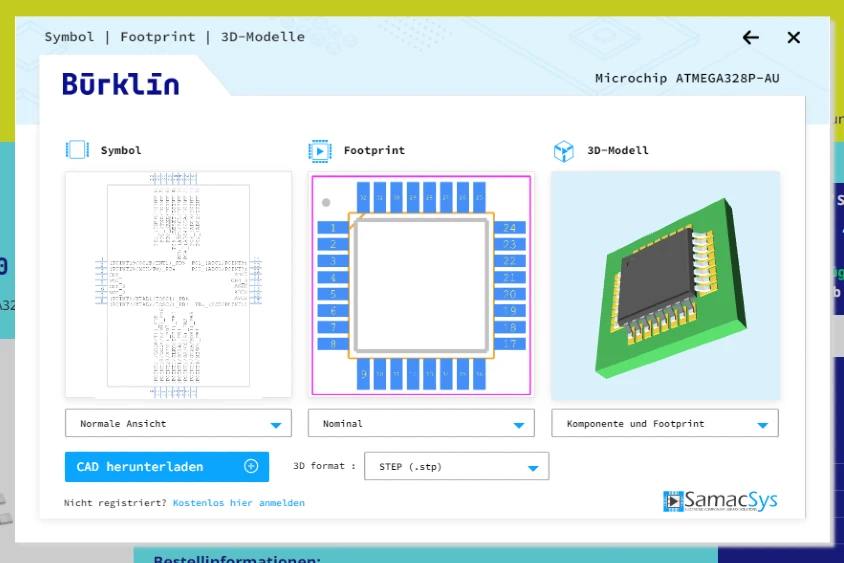

Ein verfügbarer Download so:

Schaltplansymbole und PCB-Footprints sind verfügbar

Für den Download brauchen Sie aus Sicherheitsgründen eine gesonderte Registrierung. Bitte beachten Sie, dass die Zugangsdaten andere sind, als die für Ihr Kundenkonto.
