DB1C-C1LD | ZF Switches and Sensors
Subminiatur-Schnappschalter, Ein-Ein, Leiterplattenanschluss, Scharnierhebel lang, 0,18 N, 5 A/125 VAC, 1 A/48 VDC, IP50
Einzelpreis (€ / Stk.)
1,3685 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 32 Wochen **
Gesamtpreis:
1,37 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
75 Stk.
1,3685 €

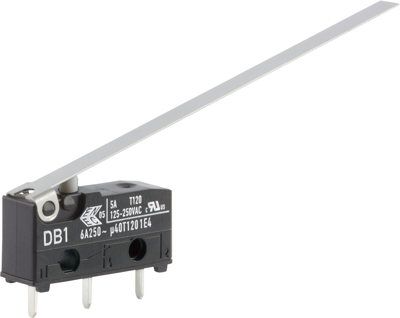

Subminiatur-Schnappschalter Serie DB Typ Cherry DB1C-.
Mit hoher Schaltgenauigkeit; Schaltfunktion: Wechsler, Schaltleistung: 6,0 A/250 VAC (EN 61058), 5,0 A/125 bis 250 VAC (UL 1054), Kontakte: AgNi, Kriechstromfestigkeit: PTI 175, Betriebstemperatur: - 40 bis +120 °C, Anschlüsse: CuZn, versilbert, Lebensdauer elektrisch: 50.000 Schaltspiele, Zulassungen: ENEC, UL, CSA. Die Länge der Zusatzbetätiger bemisst sich ab Mitte der Befestigungsbohrung, die vom Zusatzbetätiger überragt wird.
Mit flachem und geradem Zusatzbetätiger lang 42 mm Typ DB1C-.
Schaltbetätigungskraft: max. 18 cN, Schaltpunkt: 13 mm (±3,5), Vorlaufweg: max. 15 mm, Nachlaufweg: min. 4,0 mm, Differenzweg: max. 4,5 mm, Ruhestellung: max. 27 mm.
Technische Merkmale (Typ, Anschlussart): DB1C-C1LD Leiterplattenanschluss: 1,3 x 0,5 mm
Technische Daten
| Anschluss | Leiterplattenanschluss | |
| Bauform | gerade | |
| Betätiger | Scharnierhebel lang | |
| Betätigungskraft | 0,18 N | |
| Gehäusematerial | PET | |
| Schaltfunktion | Ein-Ein | |
| Schaltleistung | 5 A/125 VAC, 1 A/48 VDC | |
| Schaltpunkt | 13 mm ±3,5 mm | |
| Schutzart (Betätigungsseite) | IP50 |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85365080 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
