1826070000 | Weidmüller

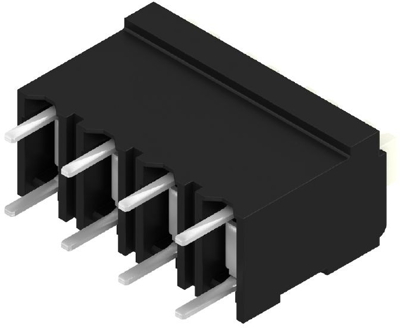

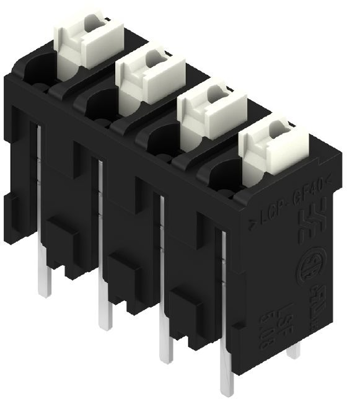

Leiterplattenklemme, 4-polig, RM 5.08 mm, 0,13-1,5 mm², 10 A, Federklemmanschluss, schwarz, 1826070000

Bestellnr.: 09H1698
EAN: 4032248328789
HTN:
1826070000
LSF-SMT 5.08/04/180 3.5SN BK TU
Herstellerserien: LSF-SMT
Weidmüller
default L
front L
side L
Abbildung kann abweichen
Drucken
Wichtige Spezifikationen:
Polzahl 4-polig
Rastermaß 5.08 mm
Leiterquerschnitt 0,13-1,5 mm²
AWG-Leiterquerschnitt AWG 28-14
Kontaktabstand RM 5/5,08
26 Varianten anzeigen
Download Datenblatt Technische Daten
Einzelpreis (€ / Stk.)
1,7493 € *
Sofort verfügbar: 33 Stk.
Verfügbar in 6 Tagen: 140 Stk.
Lieferzeit ab Hersteller: Auf Anfrage **
Gesamtpreis:
1,75 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
1,7493 €
28 Stk.
1,4875 €
112 Stk.
1,3685 €
252 Stk.
1,3209 €
1008 Stk.
1,2138 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
Produktbeschreibung
Technische Daten
Download
Logistik
Compliance
Varianten

PCB-Klemme, 1826070000, WEIDMÜLLER

Leiterplattenklemmen, 5,08 mm, Anzahl der Pole: 4, 180°, Lötstiftlänge (l): 3,5 mm, schwarz, Push-In mit Betätigung, Klemmbereich, max. 1,5 mm².

Features

  • Leiterplattenklemme für die vollautomatische Bestückung im Reflow-Lötverfahren
  • Mit Push-in-Leiteranschluss-System
  • Leiter eingeführt und Schieber in gleicher Richtung betätigt
Technische Daten
Anschluss Federklemmanschluss
AWG-Leiterquerschnitt AWG 28-14
Breite 19.44 mm
Farbe schwarz
Höhe 17.5 mm
Kontaktabstand RM 5/5,08
Leiterquerschnitt 0,13-1,5 mm²
Nennspannung 250 V
Nennstrom 10 A
Polzahl 4-polig
Rastermaß 5.08 mm
Tiefe 7.8 mm
Ähnliche Produkte anzeigen 0
Logistik
Ursprungsland DE
Zolltarifnummer 85369010
Originalverpackung Stange mit 28 Stück
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
