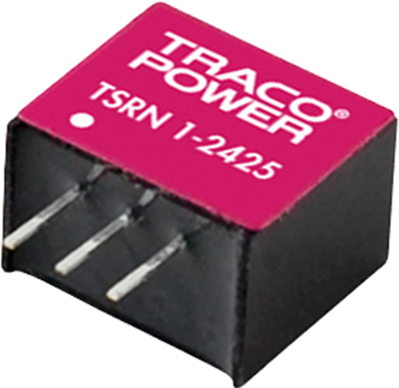

TSRN 1-2425 | TRACO POWER
Gleichspannungswandler, 4,6-42 VDC, 2.5 W, 1 Ausgang, 2,5 VDC, 83 % Wirkungsgrad, TSRN 1-2425
NCNR (nicht stornierbar / nicht retournierbar)
Gleichspannungswandler Typ Traco TSRN-1.
Als Schaltregler, geeignet als Ersatz für ineffektive 78xx/79xx Linearregler im SIL-Gehäuse, passend zur TO-220 Anschlussfläche, pinkompatibel mit LMxx Linearregler, eingebauter Kondensator als Filter, für positive und negative Ausgangsspannungen, dauerkurzschlussfest, mit Übertemperaturschutz; Ausgangsstrom: max. 1,0 A, reflektierter Ripplestrom: 100 mA, Eingangsstrom bei Leerlauf: max. 3,0 mA, Regelabweichungen bei Eingangsänderung/Laständerung (10 bis 100 %): 0,2/0,6 %, Restwelligkeit: 50 mVpk-pk (1,5 bis 6,5 VDC), 75 mVpk-pk (9,0 bis 15 VDC), Einschaltzeit: 5,0 ms, Betriebstemperatur: –40 bis +85 °C.
Technische Merkmale (Typ, Eingangsspannungsbereich bei positver/negativer Ausgangsspannung, Ausgangsspannung, Ausgangstrom bei positver/negativer Ausgangsspannung, Wirkungsgrad (bei positiver Ausgangsspannung)bei Uein min./Uein max): TSRN 1-2425, 4,6 bis 42/32 VDC, 2,5 VDC, 1,0/0,6 A, 83/75 %
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 1 | |
| Ausgangsstrom | 1 A | |
| Ausgangsspannungsbereich | 2,5 VDC | |
| Eingangsspannungsbereich | 4,6-42 VDC | |
| Leistung | 2.5 W | |
| Wirkungsgrad | 83 % | |
| Bauform | SIP3 | |
| Länge | 11.7 mm | |
| Breite | 7.5 mm | |
| Höhe | 10.2 mm |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| Substanz Beschreibung | Blei |
| SVHC frei | Nein |
| Stand der RoHS-Richtlinie | 31.03.15 |
