LM4040BIM3-2.5/NOPB | Texas Instruments

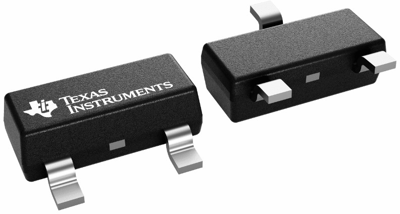

Spannungsreferenz IC, SOT-23-3, LM4040BIM3-2.5/NOPB
Spannungsregler, LM4040BIM3-2.5/NOPB, Texas Instruments
Der LM4040BIM3-2.5/NOPB ist eine Präzisions-Micropower-Shunt-Spannungsreferenz, die einen externen Stabilisierungskondensator überflüssig macht und gleichzeitig die Stabilität bei jeder kapazitiven Last sicherstellt, was die Anwendung erleichtert. Eine weitere Reduzierung des Entwicklungsaufwands ist die Verfügbarkeit einer festen Durchbruchsspannung in Sperrrichtung von 2,5 V. Diese Spannungsreferenz verwendet eine Sicherung und eine Zener-Zap-Sperrspannungs-Trimmung während der Wafersortierung, um sicherzustellen, dass die Primärteile eine Genauigkeit von besser als ±0,1 % (Güteklasse A) bei 25 °C aufweisen. Die Korrektur der Temperaturdrift der Bandlückenreferenz und die niedrige dynamische Impedanz gewährleisten eine stabile Sperrspannungsgenauigkeit über einen breiten Bereich von Betriebstemperaturen und -strömen.
Features
- Keine Schleifenkompensation erforderlich
- Verträgt kapazitive Lasten
- 35 µVrms Geringes Ausgangsrauschen
Anwendungen
- Tragbare, batteriebetriebene Geräte
- Datenerfassungssysteme
- Energiemanagement
- Präzisions-Audiokomponenten
- Prozesskontrollen
- Instrumentierung
| Ausgangsspannungsbereich | 2,5 V | |
| Ausgangsstrom | 15 mA | |
| Eingangsspannung | 2.5 V | |
| Gehäuse | SOT-23-3 | |
| max. Temperatur | 85 °C | |
| min. Temperatur | -40 °C | |
| Montage | SMD |
| Ursprungsland | MY |
| Zolltarifnummer | 85423990 |
| MSL | MSL 1 |
| Originalverpackung | Rolle mit 1.000 Stück |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
