LM2937ET-2.5/NOPB | Texas Instruments

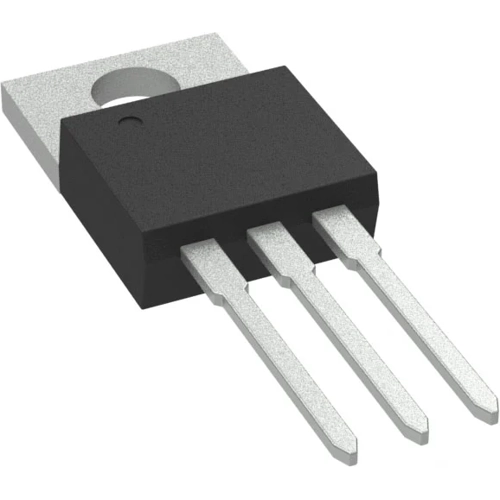

Nieder Spannungsregler, LM2937ET-2.5/NOPB, Texas Instruments

Der LM2937ET-2.5/NOPB ist ein positiver Spannungsregler, der einen Laststrom von bis zu 500 mA liefern kann. Die Verwendung eines PNP-Leistungstransistors sorgt für eine niedrige Dropout-Spannung. Bei einem Laststrom von 500 mA beträgt die minimale Eingangs-Ausgangs-Spannungsdifferenz, die erforderlich ist, damit der Ausgang in der Regelung bleibt, typischerweise 0,5 V (1 V garantiert maximal über den gesamten Betriebstemperaturbereich). Eine spezielle Schaltung minimiert den Ruhestrom auf typischerweise nur 10 mA bei einem vollen Laststrom von 500 mA, wenn die Differenz zwischen Eingangs- und Ausgangsspannung größer als 3 V ist. Der LM2937ET-2.5/NOPB benötigt einen Ausgangs-Bypass-Kondensator für die Stabilität.

Wie bei den meisten Low-Dropout-Reglern bleibt der ESR-Wert dieses Kondensators ein kritischer Auslegungsparameter. Der LM2937ET-2.5/NOPB verfügt jedoch über eine spezielle Kompensationsschaltung, die die ESR-Anforderungen lockert. Das Gerät ist für alle ESR-Werte unter 3 Ω stabil, sodass Chipkondensatoren mit niedrigem ESR-Wert verwendet werden können. Der LM2937ET-2.5/NOPB eignet sich ideal für Automobilanwendungen und schützt sich selbst und alle Lastschaltungen vor Verpolung, Zwei-Batterie-Starts und Lastabwurf-Transienten von bis zu 60 V/−50 V. Standard-Reglerfunktionen wie Kurzschluss- und thermischer Abschaltschutz sind ebenfalls integriert.

Features

• Ausgangsleistung auf 5 % Toleranz unter allen Betriebsbedingungen getrimmt
• Breiter ESR-Bereich des Ausgangskondensators, bis zu 3 Ω
• Interner Kurzschluss- und thermischer Überlastschutz
• Verpolungsschutz
• Schutz vor Spiegelbild-Einfügung

Anwendungen

• Automobilindustrie
• Industrielle Steuerung
• Lastpunktregelung
