LM2937IMP-5.0/NOPB | Texas Instruments

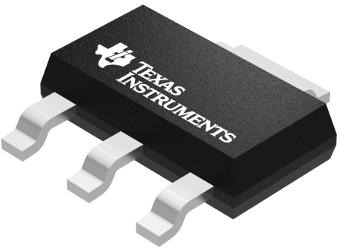

Spannungsregler, LM2937IMP-5.0/NOPB, Texas Instruments

Der LM2937 ist ein positiver Spannungsregler, der einen Laststrom von bis zu 500 mA liefern kann. Die Verwendung eines PNP-Leistungstransistors sorgt für eine niedrige Dropout-Spannungscharakteristik, und bei einem Laststrom von 500 mA beträgt die minimale Eingangs-/Ausgangsspannungsdifferenz, die erforderlich ist, damit der Ausgang in der Regelung bleibt, typischerweise 0,5 V (ein Maximum von 1 V über den gesamten Betriebstemperaturbereich). Eine spezielle Schaltung wurde integriert, um den Ruhestrom auf typischerweise nur 10 mA bei einem vollen Laststrom von 500 mA zu minimieren, wenn die Differenz zwischen Eingangs- und Ausgangsspannung größer als 3 V ist. Dieses Produkt erfordert einen Ausgangs-Bypass-Kondensator für die Stabilität, wie bei den meisten Low-Dropout-Reglern bleibt der ESR dieses Kondensators ein kritischer Design-Parameter, enthält aber eine spezielle Kompensationsschaltung, die die ESR-Anforderungen entspannt.

Features

• Ausgang auf 5% Toleranz unter allen Betriebsbedingungen abgeglichen
• Interner Kurzschluss- und thermischer Überlastungsschutz
• Verpolungsschutz der Batterie
• Spiegelbildlicher Einfügungsschutz

Anwendungen

• Automobilindustrie
• Industrielle Steuerung
• Point-of-Load-Regelung
