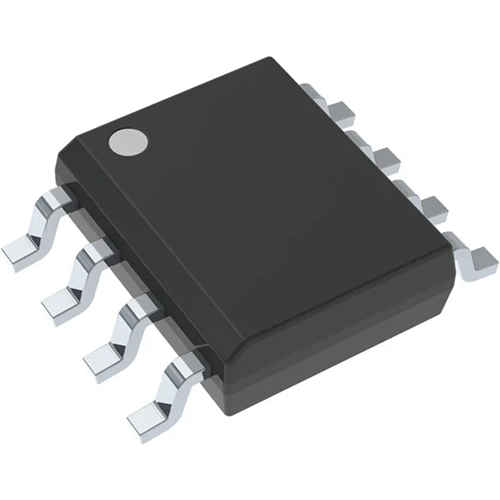

TPS5420D | Texas Instruments

Abwärtswandler, TPS5420D, Texas Instruments

Der TPS5420D ist ein PWM-Wandler mit hohem Ausgangsstrom, der einen niederohmigen High-Side-N-Kanal-MOSFET integriert. Auf dem Substrat mit den aufgeführten Funktionen befindet sich ein leistungsstarker Spannungsfehlerverstärker, der eine hohe Spannungsregelungsgenauigkeit unter transienten Bedingungen bietet, eine Unterspannungs-Sperrschaltung, die den Start verhindert, bis die Eingangsspannung 5,5 V erreicht, eine intern eingestellte Slow-Start-Schaltung zur Begrenzung von Einschaltströmen und eine Spannungs-Feedforward-Schaltung zur Verbesserung des Übergangsverhaltens. Über den ENA-Pin wird der Abschaltstrom typischerweise auf 18 µA reduziert. Weitere Merkmale sind eine aktive High-Freigabe, Überstrombegrenzung, Überspannungsschutz und thermische Abschaltung. Um die Komplexität des Designs und die Anzahl der externen Komponenten zu reduzieren, ist die Rückkopplungsschleife des TPS5420D intern kompensiert.

Features

• Interne Kompensation minimiert die Anzahl externer Teile
• Verbesserte Leitungsregelung und Übergangsantwort durch Vorwärtskopplung der Eingangsspannung
• System geschützt durch Überstrombegrenzung, Überspannungsschutz und thermisches Abschalten

Anwendungen

• Industrie- und Car-Audio-Stromversorgungen
• Batterieladegerät, Hochleistungs-LED-Netzteil
