PTH08T261WAZ | Texas Instruments

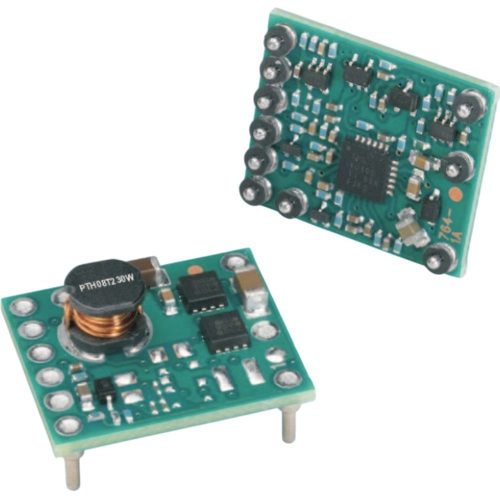

Leistungsmodul, PTH08T261WAZ, Texas Instruments

Dieser Regler gehört zur zweiten Generation von Leistungsmodulen, die sich durch eine reduzierte Grundfläche und verbesserte Funktionen auszeichnen. Der PTH08T261WAZ ist für den Einsatz in Anwendungen optimiert, die ausschließlich Keramikkondensatoren erfordern. Der PTH08T261WAZ arbeitet mit einer Eingangsspannung von 4,5 V bis 14 V und benötigt nur einen einzigen Widerstand, um die Ausgangsspannung auf einen beliebigen Wert zwischen 0,69 V und 5,5 V einzustellen. Durch den großen Eingangsspannungsbereich eignet sich der PTH08T261WAZ besonders für fortschrittliche Computer- und Serveranwendungen, die einen locker geregelten 8-V- bis 12-V-Zwischenverteilungsbus verwenden. Darüber hinaus erhöht der große Eingangsspannungsbereich die Designflexibilität, da er den Betrieb mit streng geregelten 5-V-, 8-V- oder 12-V-Zwischenbusarchitekturen unterstützt.

Features

• Ausgangsüberstromschutz (nicht verriegelnd, automatischer Reset)
• Prebias-Start
• Ein/Aus Sperren
• Differenzielle Ausgangsspannung Fernmessung
• Einstellbare Unterspannungsabschaltung

Anwendungen

• Komplexe Mehrspannungs-Systeme
• Mikroprozessoren
• Busfahrer
