100024806 | Telegärtner

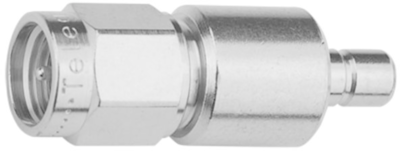

Koaxial-Adapter, J01155A0021, Telegärtner

SMA-Stecker auf SMB-Stecker

Die Serie SMA umfasst sehr häufig verwendete koaxiale Steckverbindungen mit Schraubverschluss. Sie können je nach Ausführung bis zu einer Frequenz von 18 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie SMA sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. SMA-Steckverbinder werden unter anderem im Mobilfunk, in Satelliten und in der Meßtechnik eingesetzt.

EIGENSCHAFTEN

• SMA (m)/SMB (m)
• Rückflussdämpfung 32dB/1GHz; 30dB/2GHz; 25dB/4GHz
• Max. Frequenz 4 GHz
• Steckzyklen ≥ 100

Technische Daten

• Bauform: gerade
• Impedanz: 50 Ω
