100023871 | Telegärtner

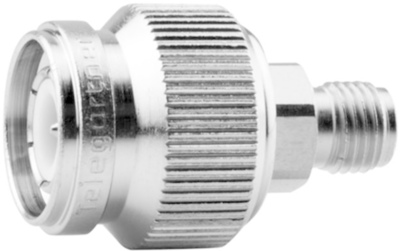

Koaxial-Adapter, 50 Ω, TNC-Stecker auf SMA-Buchse, gerade, 100023871
Koaxial-Adapter, J01019A0032, Telegärtner
TNC-Stecker auf SMA-Buchse
Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt. TNC-Steckverbinder sind kostengünstige Alternativen für koaxiale Verbindungen bei hohen Frequenzen.
EIGENSCHAFTEN
- TNC (m)/SMA (f)
- Rückflussdämpfung 30 dB/1 GHz; 24 dB/6 GHz; 20 dB/11 GHz
- Max. Frequenz 11 GHz
- Steckzyklen ≥ 500
Technische Daten
- Bauform: gerade
- Impedanz: 50 Ω
| Bauform | gerade | |
| Impedanz | 50 Ω | |
| Steckverbinder (Ausgang) | SMA-Buchse | |
| Steckverbinder | TNC-Stecker |
| Ursprungsland | DE |
| Zolltarifnummer | 85366990 |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
