6SL3225-0BE35-5AA0 | Siemens

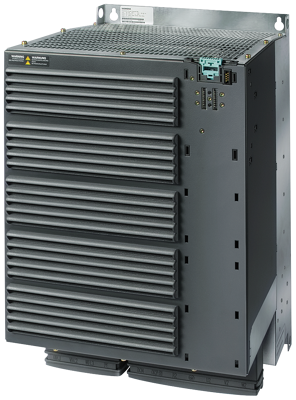

Leistungsmodul, 3-phasig, 75 kW, 480 V, 220 A für SINAMICS G120, 6SL3225-0BE35-5AA0
Bestellnr.: 80P2190
EAN: 4019169455305
HTN:
6SL3225-0BE35-5AA0
6SL32250BE355AA0
Herstellerserien: SINAMICS
Einzelpreis (€ / Stk.)
10.071,0533 € *
Lagerbestand: 0 Stk.
Lieferzeit ab Hersteller: 3 Wochen **
Gesamtpreis:
10.071,05 € *
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten
1 Stk.
10.071,0533 €
SINAMICS G120 Power Module PM 250 mit integriertem Klasse-A-Filter energierückspeisefähig 3AC 380 - 480 V +10/-10% 47-63Hz Leistung hohe Überlast: 55 kW bei 200% 3S, 150% 57S, 100% 240S- Umgebungstemperatur 0 bis +50°C Leistung geringe Überlast: 75 kW bei 150% 3S, 110% 57S, 100% 240S- Umgebungstemperatur 0 bis +40°C 934x 350x 316 (HxBxT), FSF Schutzart IP20 ohne Control Unit und BOP Power Module SINAMICS Power Module PM250 Schutzart IP20 für den modularen Frequenzumrichter SINAMICS G120. Die Power Module sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet. Eventuell auftretende Bremsenergie wird direkt ins Netz zurückgespeist (Vier-Quadranten-Applikationen - kein Brems-Chopper notwendig). Das Power Module PM250 enthält eine weltweit einmalige Technologie, die Efficient Infeed Technology. Durch die damit realisierte Rückspeisefähigkeit wird im generatorischen Betrieb (elektronisches Bremsen) Energie in das Netz zurückgeführt und nicht in einem Bremswiderstand vernichtet, was Platz im Schaltschrank spart. Die aufwändige Auslegung des Bremswiderstandes sowie die zugehörige Verdrahtung entfallen somit außerdem wird die entstehende Wärme im Schaltschrank reduziert. Die innovative Schaltungstechnik sorgt zudem für weniger harmonische Netzoberwellen, außerdem entfällt der Einsatz einer optionalen Netzdrossel am Netzeingang. Dies spart Platz und Aufwand bei der Projektierung und Beschaffung. Die zulässigen Leitungslängen zwischen Umrichter und Motor sind begrenzt. Um längere Leitungslängen erreichen zu können, können Ausgangsdrosseln angeschlossen werden. Auch ist das Power Module PM250 für den Einsatz in sicherheitsgerichteten Anwendungen geeignet. In Verbindung mit einer Fail-safe Control Unit wird aus dem Antrieb ein Safety Integrated Drive. Die Power Module PM250 sind in einem dreiphasigen Spannungsbereich zwischen 380 V und 480 V und in den Baugrößen FSC bis FSF verfügbar. Die Baugrößen FSD bis FSF gibt es sowohl ohne als auch mit integriertem Netzfilter Klasse A. Für die Baugröße FSC mit integriertem Netzfilter Klasse A gibt es zur Erreichung von Klasse B einen zusätzlichen Unterbaufilter. Die Power Module PM250 mit integriertem Netzfilter Klasse A sind für den Anschluss an TN-Netze geeignet, die ohne integrierten Netzfilter sind für den Anschluss an geerdete TN/TT- und ungeerdete IT-Netze geeignet. Zur EMV-gerechten Verdrahtung der Control Units und Power Module stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.
Technische Daten
| Anzahl der Phasen | 3 | |
| Ausführung | Leistungsmodul | |
| Ausgangsstrom | 220 A | |
| Breite | 350 mm | |
| Geeignet für | SINAMICS G120 | |
| Höhe | 934 mm | |
| Leistung | 75 kW | |
| Nennspannung | 480 V | |
| Tiefe | 316 mm |
Download
Logistik
| Ursprungsland | DE |
| Zolltarifnummer | 85044095 |
Compliance
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Nein |
| Substanz Beschreibung | Blei |
