9-1393239-8 | Schrack
Relais, 1 Wechsler, 24 V (DC), 1.44 kΩ, 16 A, 400 V (AC), monostabil, 9-1393239-8
Leistungsrelais Typ TE Connectivity/Schrack RT1.
Für Gleich- oder Wechselspannung, lötstraßenfest; Rastermaß: 3,5 oder 5,0 mm, Luft- und Kriechstrecke: min. 10 mm zwischen Kontakten und Spule, Kontaktmaterial: AgNi 90/10, Nennspannung: 250 VAC, Schaltspannung: max. 400 VAC, Nennstrom: 12 oder 16 A, Schaltleistung: max. 3000 VA (bei 12 A), 4000 VA (bei 16 A), Durchschlagsfestigkeit Spule/Kontakt: 5000 Vrms, Spulennennleistung: 400 mW (DC-Spule), 0,74 VA/50 Hz (AC-Spule), Ansprech-/Abfallzeit: max. 8,0/6,0 ms, Relaisschutzart: RT II, Überspannungskategorie: III, Umgebungstemperatur: –40 bis +85 °C (DC-Spule), –40 bis +70 °C (AC-Spule), Zulassungen: VDE, UL, CSA u.a.
Ausführung mit 1 Wechsler und 16 A Nennstrom.

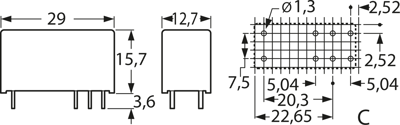

Technische Merkmale (Typ, Spulennennspannung, Spulenwiderstand (±10 %, bei 230 VAC ±15 %), Rastermaß (RM), Abbildung (Abb.)): 9-1393239-8, 24 VDC, 1440 Ohm, RM 5,0 mm, Abb. C
| Anschluss | Leiterplattenanschluss | |
| Kontaktart | 1 Wechsler | |
| Kontaktmaterial | AgNi 90/10 | |
| Schaltspannung (AC) | 400 V | |
| Schaltstrom | 16 A | |
| Spulenspannung (DC) | 24 V | |
| Spulentyp | monostabil | |
| Spulenwiderstand | 1.44 kΩ |
| Ursprungsland | US |
| Zolltarifnummer | 85364900 |
| Originalverpackung | Stange mit 20 Stück |
| RoHS konform | Ja |
| Stand der RoHS-Richtlinie | 31.03.15 |
| SVHC frei | Ja |
