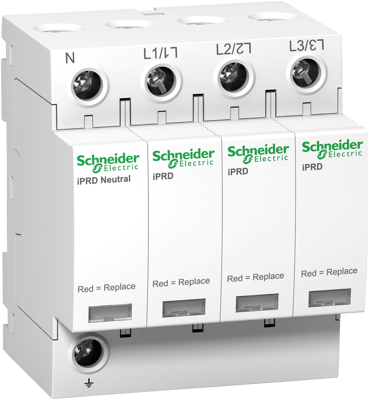

Überspannungsableiter, A9L65601, Schneider Electric

Dieser Acti9 iPRD65r-Überspannungsableiter schützt 3P+N-Installationen. Er ermöglicht einen schnellen Austausch von beschädigten Patronen. Dieses Gerät des Typs 2 wird für sehr hohe Risikostufen und Eingangsschalttafeln empfohlen. Er bietet eine Fernmeldung der Meldung "Patrone muss gewechselt werden". Es kann umgedreht werden, so dass die Phase/Nullleiter/Erdkabel entweder von oben oder von unten eingeführt werden können. Das Ausschaltvermögen des zugehörigen Leistungsschalters Isc kann bis zu 50 kA betragen. Er ist mit dem TT- und TN-S-Erdungssystem kompatibel. Der Imax-Nennableitstrom beträgt 65 kA. Der Nennentladestrom In beträgt 20 kA. Die maximale Dauerbetriebsspannung Uc im Gleichtaktbetrieb beträgt 260 VAC zwischen Nullleiter und Erde und 350 VAC zwischen Phase und Erde. Die maximale Dauerbetriebsspannung Uc im Differentialbetrieb (zwischen Phase und Nullleiter) beträgt 350 VAC. Der Überspannungsschutz beträgt 1,5 kV im Gleichtaktbetrieb (N/PE) und im Differenzbetrieb (L/N). Die Un-Nennbetriebsspannung beträgt 230 VAC oder 400 VAC. Die Betriebsfrequenz beträgt 50 Hz oder 60 Hz. Die Abmessungen sind (B) 72 mm x (H) 85 mm x (T) 69 mm. Die Breite in 9 mm-Abständen beträgt 8. Das Gewicht beträgt 450g. Die Schutzart ist IP20 und IP40 in modularen Gehäusen. Die Betriebstemperatur beträgt -25°C bis 60°C. Die Lagertemperatur beträgt -40°C bis 85°C. Dieses Produkt entspricht den Normen IEC 61643-11:2011 und EN61643-11:2012.
