Steuerung Leistungsschalter, A9C63225, Schneider Electric

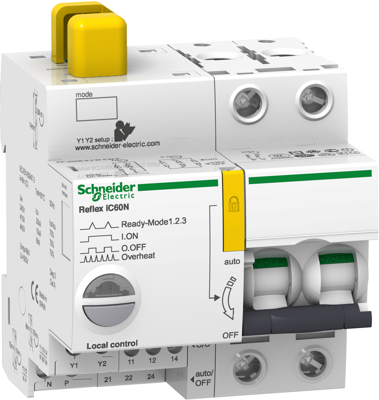

Der Acti9 Reflex iC60N ist ein Niederspannungs-Leistungsschalter mit integrierter Steuerung. Er ist ein 2P-Leistungsschalter mit geschützten Polen, 25 A Nennstrom und D-Auslösekurve. Als Leistungsschalter beträgt sein Ausschaltvermögen gemäß IEC/EN 60947-2 20 kA bei 220 VAC bis 240 VAC und 10 kA bei 380 VAC bis 415 VAC. Als Leistungsschalter schützt er Stromkreise gegen Kurzschluss- und Überlastströme sowie gegen Unterbrechungen im industriellen Bereich. Er kann ein Gerät ferngesteuert durch Selbsthaltung und/oder Impulsbefehl gemäß den 2 vom Benutzer zu wählenden Betriebsarten steuern. Die Rückstellung nach einer Störung erfolgt manuell über den Rückstellgriff. Die Ti24-Schnittstelle ermöglicht den direkten Anschluss des Reflex iC60 an eine SPS. Sie ermöglicht die Fernsteuerung, die Anzeige des Zustands des Steuerkreises und die Information über den Zustand des Leistungsschalters sowie den Anschluss an Acti 9 Smartlink dank der vorgefertigten Kabel. Die elektrische Lebensdauer beträgt bis zu 50000 Zyklen. Mechanische Lebensdauer bis zu 50000 Zyklen. Die Ui-Nennisolationsspannung beträgt 500VAC. Es kann auf einer DIN-Schiene für die modulare Installation montiert werden. Seine Breite beträgt 9 Module von 9 mm. Die Produktfarbe ist weiß (RAL9003). Die Abmessungen sind (B) 81 mm x (H) 84 mm x (T) 77 mm. Die Klemmen haben die Schutzart IP20 (gemäß IEC/EN 60529). In einem modularen Gehäuse mit Isolierstoffklasse II wird sie zu IP40.
