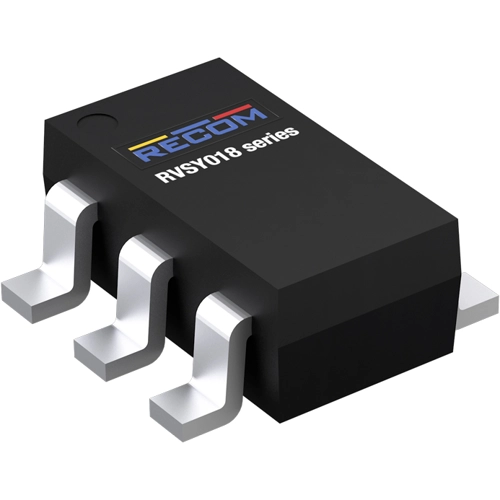

RVSY018-SR-R | RECOM

Korrekturregler, RVSY018-SR-R, RECOM

Der RVSY018 ist ein leistungsstarker Synchron-Gleichrichter-Controller (SR-Controller), der sowohl den Deep-CCM-Betrieb (Continuous Conduction Mode) als auch den DCM-Betrieb (Discontinuous Conduction Mode) unterstützt. Er arbeitet bei Frequenzen von bis zu 700 kHz und eignet sich daher ideal für Hochgeschwindigkeits-Stromumwandlungsanwendungen. Wichtige Funktionsparameter sind über externe Widerstände programmierbar, was eine flexible Konfiguration und Optimierung entsprechend den Eigenschaften des ausgewählten SR-MOSFETs ermöglicht und so die Gesamtsystemleistung verbessert. Der RVSY018 nutzt eine Technologie zur Erkennung der relativen Maximalspannung, um ein präzises Einschalten des SR-MOSFET zu ermöglichen und so Fehlauslösungen durch resonante negative Spannungen im DCM wirksam zu verhindern. Er ist zudem kompatibel mit Soft-Switching-Topologien wie Quasi-Resonant (QR) und Active Clamp Flyback (ACF). Eine intelligente Funktion zur spannungsbegrenzten Leitung reduziert dynamisch die Gate-Ansteuerspannung, wenn der VDS-Abfall minimal ist.

Dies erhöht den Innenwiderstand des MOSFET, verhindert ein vorzeitiges Abschalten und minimiert die Durchlassverluste, wodurch der Gesamtwirkungsgrad verbessert wird. Der Controller überwacht die Drain-Spannung des SR-MOSFET über den VD-Pin, der über eine integrierte 100-μA-Stromquelle verfügt. Die Abschaltschwelle ist über einen Widerstand programmierbar, der zwischen dem VD-Pin und dem Drain des SR-MOSFET angeschlossen wird. Darüber hinaus fungiert der VD-zu-VDD-Pfad als linearer Regler mit robuster Stromversorgungskapazität, wodurch in der Regel keine externe Hilfswicklung erforderlich ist. Der VD-Pin ist speziell dafür ausgelegt, negative Spannungstransienten zu tolerieren, und gewährleistet so einen stabilen Betrieb der internen Schaltung selbst bei großen negativen VDS-Schwankungen.

Features

• Die Erkennung der relativen Maximalspannung gewährleistet eine effektive Einschaltleistung
• Unterstützt DCM- und CCM-Vorgänge
• Programmierbarer Abschaltschwellenwert
• Programmierbare Ausblendzeit
• Hochleistungs-Selbstversorgung
• Keine Hilfswicklung erforderlich
• Unterstützt sowohl High-Side- als auch Low-Side-Synchrongleichrichtung

Anwendungen

• DC-DC-Wandler
• Wechselstrom- und Gleichstromnetzteile
• Batteriemanagementsystem-Stromversorgungen
• Verschiedene Modul-Netzteile
