RS12-2405SZ | RECOM
Gleichspannungswandler, 9-36 VDC, 12 W, 1 Ausgang, 5 VDC, 88 % Wirkungsgrad, RS12-2405SZ
NCNR (nicht stornierbar / nicht retournierbar)

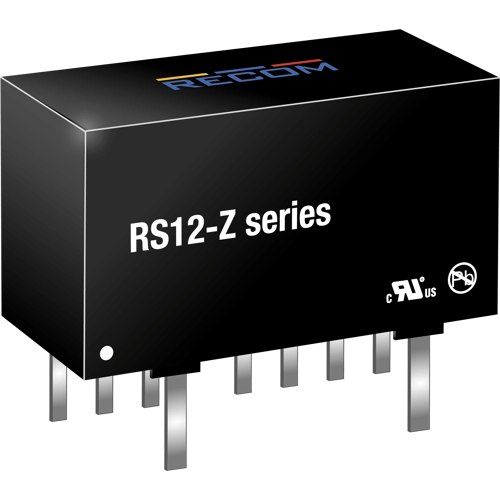

DC/DC-Wandler, RS12-2405SZ, RECOM
Der RS12-2405SZ ist ein fortschrittlicher DC/DC-Wandler, der dank planarer Transformatortechnologie eine sehr hohe Leistungsdichte, ein Eingangsverhältnis von 4:1, einen geregelten DC-Ausgang mit 3 kVDC-Isolation und einen breiten Betriebstemperaturbereich von -40 °C bis +75 °C (ohne Leistungsreduzierung und nur mit Konvektionskühlung) bietet. Die SIP8-Pinbelegung ist abwärtskompatibel mit unseren Modellen RS6 (6 W) und RS3 (3 W) und bietet die Option einer Ausgangsleistung von 3 W, 6 W oder 12 W in einem Gehäuse gleicher Größe, wobei der Unterschied darin besteht, dass der RS12 ein Metallgehäuse verwendet. Zusätzliche Funktionen wie UVLO, CTRL-Pin, trimmbare Ausgänge und einfache EMV-Filterung runden diesen vielseitigen DC/DC-Wandler ab, der außerdem UL/IEC/EN 62368-1-sicherheitszertifiziert mit CB-Bericht ist.
Features
- 3kVDC-Isolierung
- Kontinuierlicher Kurzschlussschutz
- ON/OFF-Steuerungs-Pin
| Filter | Merkmal | Wert |
|---|---|---|
| Anzahl der Ausgänge | 1 | |
| Ausgangsstrom | 2400 mA | |
| Ausgangsspannungsbereich | 5 VDC | |
| Eingangsspannungsbereich | 9-36 VDC | |
| Leistung | 12 W | |
| Wirkungsgrad | 88 % | |
| Bauform | Durchgangsloch | |
| Isolationsspannung | 3 kV | |
| Länge | 21.8 mm | |
| Breite | 1.1 mm | |
| Höhe | 9.6 mm |
| Merkmal | Wert |
|---|---|
| Ursprungsland | TW |
| Zolltarifnummer | 85044095 |
| Merkmal | Wert |
|---|---|
| RoHS konform | Ja |
| SVHC frei | Ja |
| Elektrogeräte Rücknahme |  |
| Stand der RoHS-Richtlinie | 31.03.15 |
