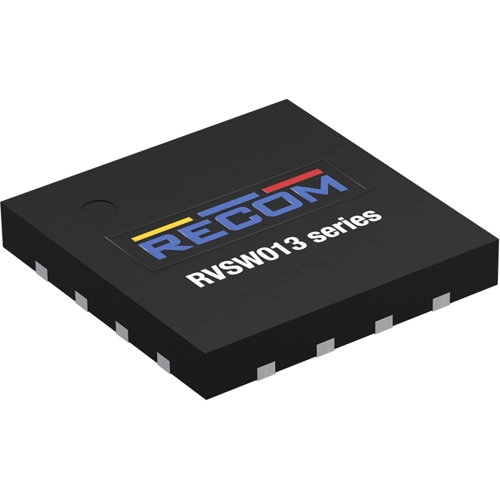

Spezieller Chip, RVSW013-FJ-R, RECOM

Der RVSW013 ist ein spezieller Controller für bidirektionale Wandler, der einen Leistungs-MOSFET mit einem extrem niedrigen Durchlasswiderstand von 30 mΩ integriert. Er unterstützt zwei Betriebsmodi: den PWM-Modus und den synchronen Gleichrichtungsmodus, in dem der interne Leistungs-MOSFET als synchroner Gleichrichter fungiert. Über einen Freigabepin kann zwischen diesen beiden Modi umgeschaltet werden, was eine nahtlose bidirektionale Energieumwandlung ermöglicht. Im PWM-Modus bietet der RVSW013 einen optionalen Spannungsbegrenzungsschutz, der speziell für bidirektionale Wandleranwendungen entwickelt wurde. Er arbeitet unter hoher Last im kritischen Leitungsmodus (CRM) und verfügt über eine Konstantstromkompensation, die die Ausgangsstromregelung verbessert. Darüber hinaus unterstützt das Gerät eine optokopplerbasierte sekundärseitige Rückkopplung (SSR-Steuerung), wodurch es bei hoher Last in den kontinuierlichen Leitungsmodus (CCM) wechseln kann, was zur Verringerung der Transformatorgröße beiträgt. Unter Leichtlastbedingungen sinkt die Schaltfrequenz mit der Last, was den Wirkungsgrad bei Leichtlast verbessert und den Leerlaufstromverbrauch senkt. Im synchronen Gleichrichtungsmodus fungiert derselbe interne Leistungs-MOSFET, der auch im PWM-Modus verwendet wird, als synchroner Gleichrichter.

Das Gerät unterstützt sowohl CCM als auch DCM und kann sich selbst mit Strom versorgen, indem es Energie aus dem Drain des Leistungstransistors bezieht. Dadurch entfällt die Notwendigkeit einer Hilfswicklung, was sowohl den Aufbau des Transformators als auch die umgebende Schaltung vereinfacht. Der RVSW013 verfügt zudem über eine intelligente Moduserkennungsfunktion, mit der er zuverlässig zwischen PWM-Modus und synchronem Gleichrichtungsmodus unterscheiden kann. Im Standby-Modus, wenn beide Funktionen über den EN-Pin deaktiviert sind, erreicht das Gerät einen Stromverbrauch von Null. Mit seinem extrem niedrigen Betriebsspannungsbereich eignet sich der RVSW013 ideal für den Einsatz in bidirektionalen Lade- und Entladeanwendungen für Einzelzellen-Akkus.

Features

• Kann für die PWM-Steuerung und die synchrone Gleichrichtung verwendet werden
• Die synchrone Gleichrichtung unterstützt sowohl den CCM- als auch den DCM-Modus
• Das SSR-Feedback kann unter hoher Last in den CCM-Modus wechseln
• Das SSR-Feedback kann bei extrem geringer Last in den Intervallbetrieb wechseln
• SSR-Feedback verfügt über eine direkte Optokoppler-Schnittstelle
• Intelligente Identifizierung für den Moduswechsel ermöglicht bidirektionale Steuerung
• Programmierbare maximale Spitzenstromgrenze
• Programmierbare Softstart-Zeit
• Built-in Übertemperaturschutz Function

Anwendungen

• Bidirektionale Flyback-Wandler
• Industrielle Stromumwandlung
• BMS-Hilfsstromversorgungen
• Isolated Communication Power Supplies
