RVS002-FB-R | RECOM

Brückengleichrichter, RVS002-FB-R, RECOM

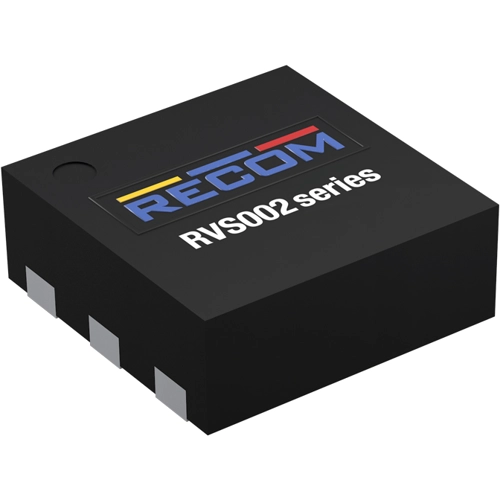

Der RVS002 ist ein kompakter Brückengleichrichter-Chip, der speziell für isolierte Mikrostromversorgungsanwendungen in Umgebungen mit begrenztem Platzangebot entwickelt wurde. In Verbindung mit einem Transformator-Treiber und einem Transformator benötigt er lediglich einfache Ausgangsfilterkondensatoren, um ein komplettes isoliertes Stromversorgungssystem mit einem Ausgangsspannungsbereich von 2-6 V und einer Ausgangsleistung zwischen 1 W und 3 W zu bilden. Der RVS002 integriert zwei N-Kanal-Leistungs-MOSFETs und zwei Schottky-Dioden und bildet so einen Vollbrücken-Gleichrichter. Dieses Design ermöglicht die Gleichrichtung unter Verwendung nur einer einzigen Wicklung auf der Sekundärseite des Transformators, was das Transformator-Design erheblich vereinfacht, die Größe reduziert und die Kosten senkt. Ein integrierter intelligenter Spannungsbegrenzer verhindert, dass die Ausgangsspannung im Leerlauf übermäßig ansteigt, und gewährleistet so die Spannungsstabilität. Wenn das Netzteil unter Last steht, bleibt der Begrenzer inaktiv und zieht keinen Strom, wodurch bei Volllast ein hoher Wirkungsgrad aufrechterhalten wird.

Features

• Brückengleichrichterstruktur
• Hochintegriert
• Einfache Peripherie
• Zwei integrierte Schottky-Dioden
• Zwei integrierte nLDMOS-Transistoren
• Integrierter intelligenter Spannungsbegrenzer

Anwendungen

• Stromversorgungen für IGBT-/SiC-Gate-Treiber
• Isolierte Schnittstellen-Hilfsstromversorgungen
• Präzisionsgeräte/Medizinische Geräte
• Hilfsstromversorgungen für DCS/SPS
• USV und Wechselrichter
• Stromversorgungen für dezentrale Systeme, Funk- und Telekommunikationsanwendungen
