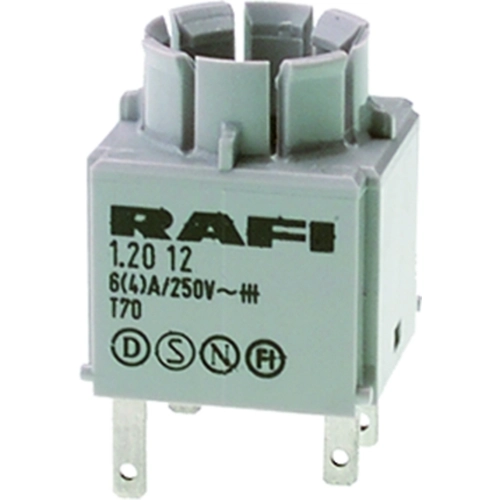

1.20.123.021/0000 | RAFI

Befehlsgeräte Serie RAFIX 16 Typ RAFI 1.20.122.

Mit Einbaudurchmessermaß 16,2 mm nach IEC 60947, anwendbar als zusammenstellbare Schaltkombination bestehend aus dem Schaltelement (je nach Typ als Schalter oder Taster, mit oder ohne Lampenfassung) und dem Betätigungselement (für Dreh- oder Druckanwendung). Befestigung erfolgt durch Aufrasten am Betätigungselement. Die Schaltelemente haben Flachsteckanschlüsse 2,8 x 0,8 mm, die einzeln durch Löten oder Stecken oder aber mit einem Gruppenanschlussstecker verdrahtet werden können. Die Anschlüsse der Schaltelemente und der Lampenfassungen können mit einem ebenfalls lieferbaren Berührungsschutzgehäuse nach VBG 4 fingersicher abgedeckt werden; Nennspannung: 250 V, Nennstrom: 6,0 A (4,0 A), Betätigungsweg: ca. 3,0 mm, Schutzart: IP 65 vor der Schalttafel. Im Design dazu passende Leuchtvorsätze haben ausschließlich Signalfunktion und werden mit einer gesondert zu bestellenden Lampenfassung zu Meldeleuchten kombiniert. Beleuchtbarkeit: Lampenfassung Wedge-base W 2 x 4,6 d, max. 60 V, 1,2 W, für Glühlampe, Single-Chip-LED oder Multi-Chip-LED.

Universal-Schaltelemente mit Silberkontakten 250 V/6,0 A (4,0 A) Serie RAFIX 16 Typ 1.20.123.

Mit zwei Betätigungsstößeln und zwei getrennten Schaltkammern, wodurch wechselseitige Betätigungsrichtungen möglich sind. Es können zwei unterschiedliche Potentiale geschaltet werden. Die Öffner-Kontakte sind zwangstrennend nach IEC 60947-5-1; Arbeitstemperatur mit Lampe/ohne Lampe: –25 bis +55 °C/–25 bis +70 °C. Zulassungen: ENEC, UL, CSA.

Technische Merkmale (Typ, Kontaktbestückung (Ö für Öffner, S für Schließer), Kontaktfunktion, Ausführung mit/ohne Lampenfassung (W 2 x 4,6 d)): 1.20.123.021/0000, 1 Ö + 1 S, tastend, ohne Fassung
