3.14.100.031/0000 | RAFI

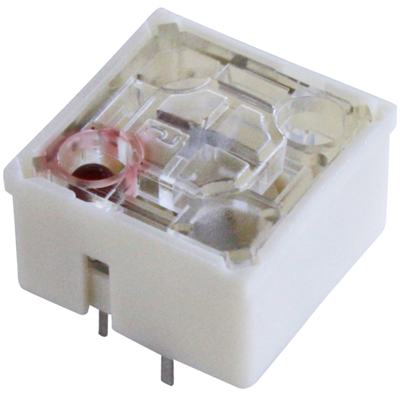

Kurzhubtaster, 1 Schließer, 100 mA/35 V AC/DC, beleuchtet, rot, Betätiger (transparent, L 0.7 mm), 2,9 N, THT

Bestellnr.: 13G4116
EAN: 4099889206074
HTN:
3.14.100.031/0000
Herstellerserien: RF 15
RAFI
default L
Abbildung kann abweichen
Einzelpreis (€ / Stk.)
4,6291 € *
Sofort verfügbar: 41 Stk.
Lieferzeit ab Hersteller: 8 Wochen **
Gesamtpreis:
4,63 € *
Preisstaffel
Anzahl
Preis pro Einheit*
1 Stk.
4,6291 €
10 Stk.
4,0698 €
128 Stk.
3,5700 €
256 Stk.
3,4391 €
1024 Stk.
3,2130 €
*inkl. MwSt. zzgl. Versandkosten
**Zwischenverkauf vorbehalten

Anreihbare Einzeltaster mit dazupassenden Leuchtfeldern Typ RAFI RF 15 und RF 19.

Für Leiterplattenanschluss, mit und ohne Beleuchtung, anwendbar für den Aufbau von Flacheingabesystemen auch in Verbindung mit Frontfolien; Frontflächenmaße: Typ RF 15 15 x 15 mm, Typ RF 19 19 x 19 mm, Kontaktart: 1 Schließer, Sprungkontakt, Kontakte: je nach Typ Gold oder Silber, Schaltspannung Gold-/Silberkontakte: 0,02 V bis 35 V/3,0 bis 50 V, Schaltstrom Gold-/Silberkontakte: 0,01 bis 100 mA/0,1 bis 250 mA, Schaltleistung Gold-/Silberkontakte: 2,0 W/12,5 W, Durchgangswiderstand (Neuzustand): max. 100 mOhm, Prellzeit: max. 5,0 ms, Betätigungskraft: max. 2,9 N, Betätigungs-/Schaltweg: 0,5 (±0,2) mm, Anschlagfestigkeit bei durchkontaktierter Leiterplatte: min. 100 N, Arbeitstemperatur ohne LED: –25 bis +70 °C, Brandverhalten der Werkstoffe: UL 94 HB. Die beleuchtbaren Schalter und Leuchtfelder werden kompl. mit LED geliefert. Die elektr. Daten dazu sind bei den Ersatz-LEDs angegeben.

Ausführung als Taster mit Punktausleuchtung Reihe RF 15 Typ 3.14.100.

Maße: 15 x 15 mm, mit transparenter Blende und 1 farbigen LED (3,0 mm), Kontaktwerkstoff: Gold oder Silber.

Hinweis: Der Typ RF 15N ermöglicht eine sehr niedere Bauhöhe von 6,2 mm, anstatt der 9,7 mm bei den anderen Typen, wobei zwischen den Tasten Klebestege möglich sind. Der Typ RF 15R hat abweichend ein rundes Druckstück. Die runde Tastenkappenform ermöglicht, trotz des 15 mm Rasters in der Dekorfolie, Klebestege in der Frontplatte zwischen den Tasten stehen zu lassen, damit die Folie zusätzlich angeklebt werden kann, wobei nur hochgeprägte Folie eingesetzt werden kann. Weitere Merkmale: Bohrungen statt quadratischer Durchbrüche in der Frontplatte, max. 2 LEDs zur Eckausleuchtung nachrüstbar, Stehbolzen für die Frontplatte sind zwischen den Tasten möglich, kompatibel zu Tasten und Leuchtfeldern RF 15 und RF 19.

Technische Merkmale (Typ, Farbe LED, Kontaktwerkstoff): 3.14.100.031/0000, rot, Gold

Technische Daten
Anschluss THT
beleuchtet Ja
Betätigungskraft 2,9 N
Breite 15 mm
Farbe Betätiger transparent
Farbe der Beleuchtung rot
Höhe 9.7 mm
Kontaktmaterial vergoldet
Länge 15 mm
Schaltfunktion 1 Schließer
Schaltleistung 100 mA/35 V AC/DC
Betätigerlänge 0.7 mm
Logistik
Ursprungsland DE
Zolltarifnummer 85365080
Originalverpackung Stange mit 32 Stück
Compliance
RoHS konform Ja
Stand der RoHS-Richtlinie 31.03.15
SVHC frei Ja
