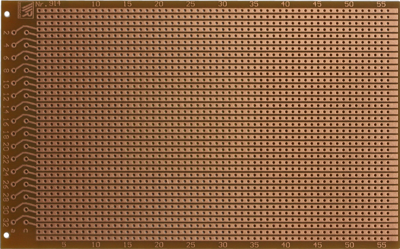

Einseitig kaschiert, als Laborkarte u. a. anwendbar für Ausbildungs- und IHK-Prüfungsaufbauten (Typ 913 für Industrieelektroniker, Fachbereich Gerätetechnik, Typ 914 für Energieelektroniker, Fachbereich Betriebstechnik), mit Steckerleistenanschluss und Bef.-Löchern für 32p Stecker nach DIN 41612 Bauform D; Steckerleistenanschlussraster: 5,08 mm, Format: 100 x 160 mm, Basismaterial: Hartpapier oder Epoxyd, Raster: 2,54 mm, Lochreihen/Leiterbahnen: 37, Lochungen: 1,0 mm, Cu-Auflage: 35 µm, Plattenstärke: 1,5 mm. Typ 914 mit rückseitigem Positionsdruck.
Technische Merkmale (Typ, Format, Basismaterial): 914 HP, 100 x 160 mm, Hartpapier
Ausführung | Laborkarte | |
Breite | 160 mm | |
Durchkontaktiert | Nein | |
Ein-/Zweiseitig | Einseitig | |
Höhe | 1.5 mm | |
Kupferstärke | 35 m | |
Länge | 100 mm | |
Lochdurchmesser | 1 mm | |
Material | FR2 Hartpapier | |
Rastermaß | 2.54 mm |
Ursprungsland | DE |
Zolltarifnummer | 85340011 |
RoHS konform | Ja |
Stand der RoHS-Richtlinie | 31.03.15 |
SVHC frei | Ja |
