1021/G-A-1.5N-AU-2.0 | PTR

Hochstrom- und Gewinde-Federkontakte Typ PTR 10.

Form A: Innenkegel 90°, für Steckerstifte, Wire-Wrap-Stifte und gerade/gebogene Anschlüsse. Einsatz bei gereinigten Leiterplatten, da Verschmutzungsgefahr. Form B: Spitze 30°, für Leiterbahnen, Durchkontaktierungen, Lötstellen und Prüfpads. Form BS: Praxisgerechte flexible Nadel, punktuell einsetzbar zum sicheren Durchdringen von Fluxmitteln und Verunreinigungen auf ungewaschenen Leiterplatten oder Baugruppen bzw. zum Kontaktieren von SMD. Form BST: Stahlnadel mit sehr hoher Standzeit zum sicheren Durchdringen von Fluxmitteln und Verunreinigungen auf ungewaschenen Leiterplatten bzw. Baugruppen und Kontaktieren von SMD. Form C: Waffel, für gerade/gebogene Anschlussdrähte, Wire-Wrap-Pfosten und Steckverbinderpins. Form CS: Waffel mit überstehender Kunststoffhülse, Anwesenheitprüfung von Bauteilanschlüssen. Durch die überstehende Kunststoffhülse findet bei fehlenden Anschlüssen keine elektrische Kontaktierung statt. Form D: Rundkopf, für Kontaktierung von Leiterbahnen und Kontaktflächen. Aufgrund der runden Kopfform werden keine Abdrücke auf der Kontaktfläche hinterlassen. Eingesetzt auch zur Kontaktierung von Buchsen in Steckverbindern. Form E: Kegel, saubere Durchkontaktierungen oder Buchsen in Steckverbindern. Form F: Flachkopf, geeignet für Flachsteckzungen und für gewölbte, saubere Kontaktflächen, um Beschädigungen an der Oberfläche zu vermeiden. Form G: 4-fach Krone, für Anschlussdrähte, Lötstellen und Prüfpads bei nicht zu starken Verunreinigungen. Form H: Dreikant, offene Durchkontaktierungen werden problemlos kontaktiert, auch bei Flussmittelrückständen. Form K: Sechskant, wie H, jedoch höhere Kontaktsicherheit und aggresiver. Einsatz auch bei Dreh-Federkontakten, schneidet sich durch Oxidschichten und Verschmutzungen. Form M: Krone mit voreilender Mittelspitze. Kombination aus Mittelspitze und Krone erlaubt bei nahezu allen Prüfstellen eine zuverlässige Kontaktierung. Voreilende Mittelspitze fixiert den Tastkopf. Form Q: 4-fach Krone, selbstreinigend, für Kontaktierung stark verschmutzter Leiterplatten. Der besondere Schliff des Tastkopfes leitet den Schmutz nach außen.

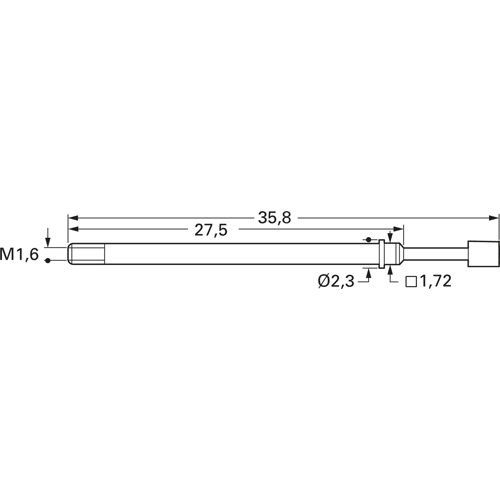

Prüfstifte mit Gewinde und Tastkopf Serie 1021/G.

Rastermaß: 2,54 mm, Maximal-Hub: 5,3 mm, Arbeitshub: 4,0 mm, Federkraft bei Arbeitshub (±20 %): 1,5 N, Federvorspannung: 0,5 N, Strombelastung: 5,0 bis 8,0 A, Durchgangswiderstand: typ. 25 mOhm, Gehäuse: Messing, vergoldet, Feder: Federstahl, vergoldet.

Technische Merkmale (Typ, Kopfform, Kopfdurchmesser, Kolbenmaterial): 1021/G-A-1,5 N-Au-2,0, A, D 2,0 mm, Stahl
